はじめにお客様の図面が、出荷前に検証済みの完成品コレットチャックになります。30型丸穴コレットチャックを、在庫品の近似品ではなく、お客様の正確な寸法に合わせて加工いたします。同心度公差: 0.005 mm TIR硬度: 58–62 HRCリードタイム: 7〜12営業日最小発注数量なしこれは精密加工の仕事です。当社はそのように扱います。すべての穴、すべてのテーパー、すべてのスロットはCNC旋盤で切削
お客様の図面が、出荷前に検証済みの完成品コレットチャックになります。30型丸穴コレットチャックを、在庫品の近似品ではなく、お客様の正確な寸法に合わせて加工いたします。
これは精密加工の仕事です。当社はそのように扱います。すべての穴、すべてのテーパー、すべてのスロットはCNC旋盤で切削され、校正済みゲージで検証されてから、東莞の工場を出荷されます。
| パラメータ | 値 |
|---|---|
| 材質オプション | 20CrMnTi、40Cr、9SiCr、65Mn、または図面指定 |
| 硬度 | 58–62 HRC（浸炭焼入れまたは高周波焼入れ） |
| 同心度（TIR） | ≤ 0.005 mm |
| 穴径範囲 | 3 mm – 30 mm |
| 表面粗さ | 穴部 Ra 0.4 µm、テーパー部 Ra 0.8 µm |
| 加工工程 | CNC旋削、内面研削、スロット部ワイヤー放電加工 |
| 熱処理 | 浸炭、焼入れ、焼戻し |
| 検査 | 100%寸法検査、ご要望に応じて磁粉探傷検査 |
| ロットサイズ | 1個から10,000個まで |
| リードタイム | 試作7日、量産12日 |
コレットチャック本体は合金鋼から製作し、穴とテーパーを同一セットアップで研削します。これにより0.005 mmの同心度を実現しています。スロットはバリや応力集中を避けるため、フライス加工ではなくワイヤー放電加工で切削します。
1. ロットトレーサビリティを備えた品質。 各熱処理ロットは記録されます。各加工バッチには固有の番号が付与されます。部品を鋼材コイルとオペレーターまで遡ってトレースする必要がある場合、数分で対応可能です。推測は一切不要です。
2. 各バッチの検査レポート。 すべての出荷に寸法レポートを同梱します。穴径、テーパー角度、硬度、同心度が実測値とともに記載されます。一般的な証明書ではなく、実際の数値をご確認いただけます。
3. CNC加工＋プレス＋スプリング＋ヒートシンクを同一工場で対応。 コレットチャックは単独で存在するものではありません。組立品にプレス製リテーナー、コイルスプリング、またはヒートシンクが必要な場合も、同じ建屋で製作します。1つの発注書、1つの品質管理体制、1つの出荷日。これにより数週間の時間を節約できます。
30型丸穴コレットチャックは自動旋盤の主力製品です。以下の用途で使用されています:
いずれの場合も、コレットチャックは強力に把持し、素早く解放し、数千サイクルにわたってミクロン単位の再現性を維持する必要があります。それが当社の製造する製品です。
Q: 最小発注数量はありますか？ A: 最小発注数量はありません。試作は1個から、量産は10,000個まで対応します。単価は数量に応じて下がりますが、必要な数量以上を購入していただく必要はありません。
Q: 公差と品質はどのように保証していますか？ A: 穴とテーパーを1回のクランプで研削します。すべての部品をボアゲージとテーパーリングゲージで測定します。検査レポートは出荷時に同梱されます。規格外の部品があった場合は、無償で交換いたします。
Q: カスタムCNCコレットチャックのリードタイムはどのくらいですか？ A: 試作は7営業日です。量産バッチは図面承認後12営業日です。緊急注文の場合は、バッチを分割し、最初の20%を5日で出荷することも可能です。
Q: 材料証明書は提供されますか？ A: はい。原材料のミルシート、熱処理レポート、硬度試験結果を提供いたします。すべての書類は英語で作成され、お客様の取引先が必要とする場合は公証も可能です。
12時間以内に確定見積もりをご提示いたします。図面をPDF、STEP、またはIGES形式でお送りください。設計の量産性を確認し、材質にご不明な点があれば推奨材質をご提案し、納期を含む固定価格をご提示いたします。
メール: sc@bquq.com WhatsApp: +86 13713157787
お客様のカスタムCNCコレットチャックを中国で製造し、出荷前に検証いたします。最小発注数量なし、予期せぬ追加コストなし。

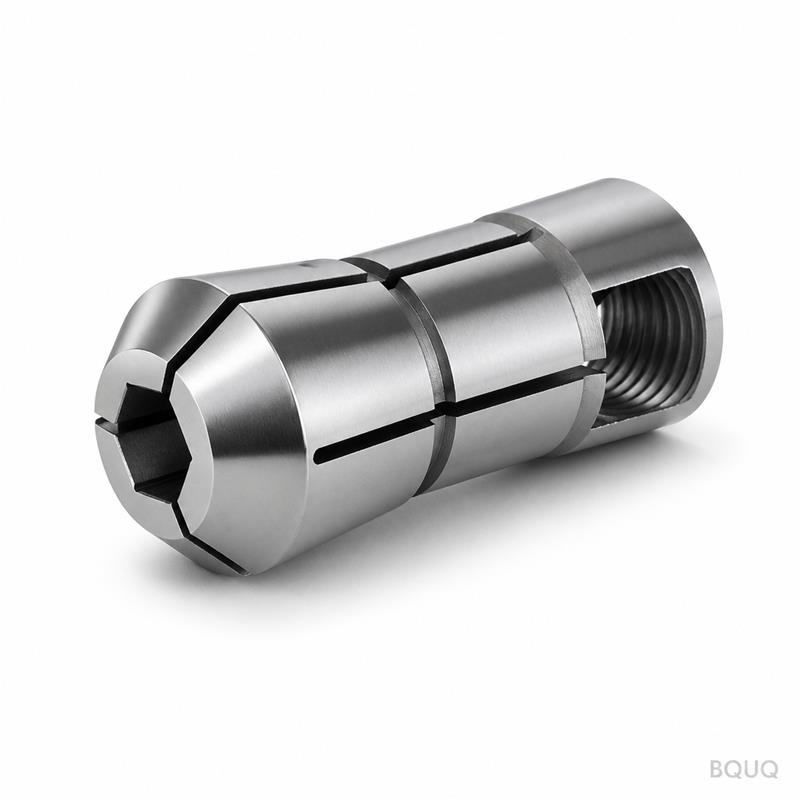

別の部品をお探しですか？同じ東莞工場でカスタムCNC加工 オートラス用15型六角穴スプリングコレット | BQUQも加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
