はじめにお客様の図面が部品を定義し、当社が製造します。当社は自動旋盤用の52型コレットを六角バー材から加工しています。すべてのコレットはお客様の図面どおりに製作され、出荷前に検証されます。推測は一切なく、逸脱もありません。公差: 内径および六角形状 ±0.005 mmリードタイム: 標準ロットで7〜12営業日最小ロットなし: 1個から1,000個までご注文いただけます材質: 20CrMnTi、40
お客様の図面が部品を定義し、当社が製造します。
当社は自動旋盤用の52型コレットを六角バー材から加工しています。すべてのコレットはお客様の図面どおりに製作され、出荷前に検証されます。推測は一切なく、逸脱もありません。
当社は中国東莞に拠点を置く精密加工工場で、CNC加工、金属プレス、スプリング、ヒートシンクにおいて20年の経験があります。お客様のコレットはスイス型自動旋盤とCNC研削盤で製作され、その後CMMとエアゲージで検査されます。
| パラメータ | 値 |
|---|---|
| タイプ | 自動旋盤用52型コレット |
| バー材形状 | 六角（ヘキサゴナル）、対辺サイズ4 mm〜50 mm |
| 材質オプション | 20CrMnTi（浸炭焼入れ）、40Cr（焼入れ焼戻し）、65Mn（ばね鋼） |
| 硬度 | 58–62 HRC（浸炭または全体焼入れ） |
| 公差 | 内径: ±0.005 mm、六角形状: ±0.01 mm、同心度: 0.005 mm TIR |
| 表面仕上げ | 内径 Ra 0.4 µm、外径 Ra 0.8 µm |
| 加工プロセス | CNC旋削、CNCフライス加工、内面研削、スロット用ワイヤー放電加工 |
| 熱処理 | 浸炭焼入れまたは高周波焼入れ、その後焼戻し |
| 検査 | 100%寸法検査、ロットごとのCMMレポート |
| ロットサイズ | 1〜10,000個 |
| リードタイム | 試作品7営業日、量産ロット12日 |
| 梱包 | 防錆油、個別プラスチックスリーブ、輸出用段ボール箱 |
すべてのコレットはバリ取りされ、梱包前にマスター六角バーによる100%嵌合テストに合格しています。
1. ロットトレーサビリティ品質。 各ロットには固有のヒートナンバーと作業指示書が付けられます。材料証明書、熱処理パラメータ、最終検査結果を記録します。お客様の生産で問題が発生した場合、正確なロットとオペレーターまで遡って追跡します。これは当社にとって標準的なことであり、追加サービスではありません。
2. ロットごとの検査レポート。 サンプルだけでなく、すべてのロットに対して寸法レポートをお受け取りいただけます。各コレットの内径、六角幅、同心度、硬度を測定します。レポートは当社のQCエンジニアが署名し、出荷時に同梱されます。
3. CNC、プレス、スプリング、ヒートシンクを一手に担う単一工場。 コレットはお客様の機械の一部にすぎません。当社はプレス部品、精密スプリング、ヒートシンクも製造しています。完全なBOMをお送りいただければ、すべての部品を一つの工場で調整します。サプライヤーが減り、物流の問題が減り、組み立てがより迅速になります。
六角バー材を使用した52型コレットは、六角棒の加工用に自動旋盤およびCNC旋削センターで使用されます。代表的な用途:
コレットの六角内径がバー材を確実に把持し、高速加工中の回転を防ぎます。これによりサイクルタイムが短縮され、ねじ加工および六角加工の精度が向上します。
Q: 最小注文数量はありますか？ A: いいえ。1個からのご注文を受け付けています。試作品の場合、少額の段取り費用をいただきます。量産ロットの場合、段取り費用は無料です。最小ロットなし、隠れた費用もありません。
Q: 公差と品質はどのように管理していますか？ A: インプロセス計測機能を備えたCNC研削盤を使用しています。加工後、各コレットはエアゲージとCMMで検査されます。内径公差は±0.005 mmで、ロットごとの完全な検査レポートを提供します。不合格のコレットが発生した場合は、無償で交換いたします。
Q: カスタムコレットのリードタイムはどのくらいですか？ A: 試作品（1〜5個）: 7営業日。量産（50個以上）: 12営業日。緊急注文の場合は、15%の割増料金で5日間に短縮できます。DHL、FedEx、UPSにて世界中へ発送します。
Q: 材料証明書と熱処理レポートは提供いただけますか？ A: はい。原材料のミルシート、熱処理曲線、硬度試験レポートを提供します。すべての書類は英語で、出荷時に同梱されます。
PDF、STEP、またはIGES形式で図面をお送りください。材質、公差、数量を確認し、12時間以内に正式な見積書をお送りします。
メール: sc@bquq.com WhatsApp: +86 13713157787
当社は中国東莞の精密加工工場です。カスタムCNCコレットチャック、中国製、最小ロットなし。お客様の図面が出発点です。それ以外はすべて当社にお任せください。

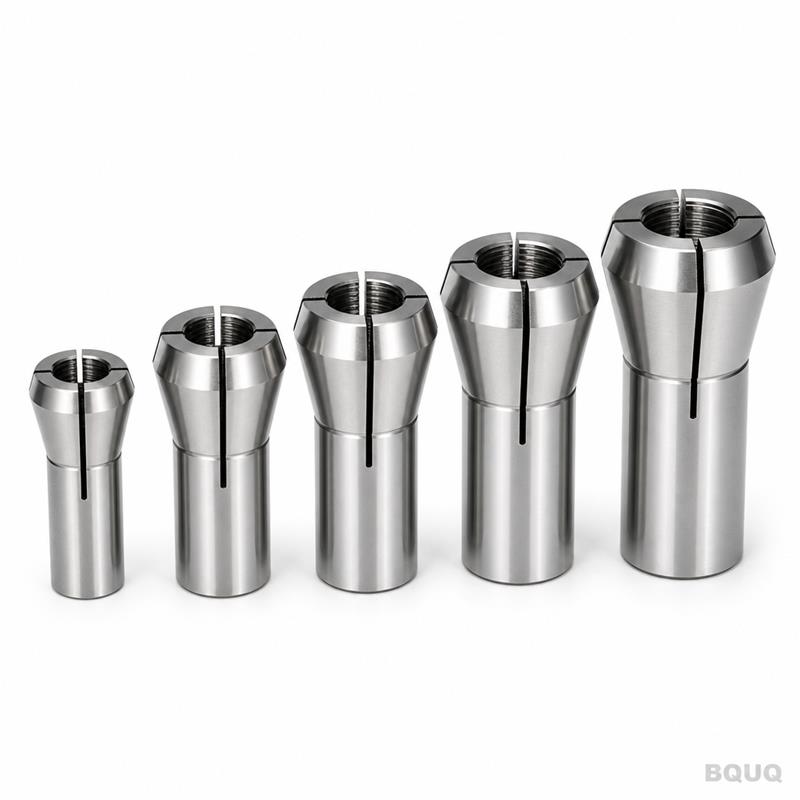

別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック シリーズ25-52 | 精密加工・中国製も加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
