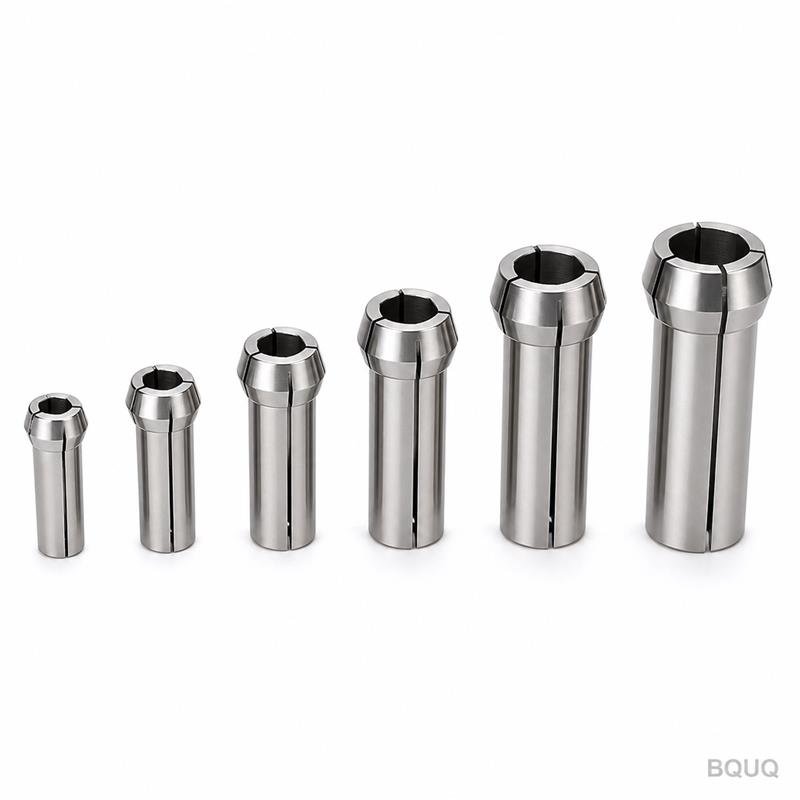

六角材を角だけでなく面全体で確実に把持できるコレットが必要ではありませんか。当社では、お客様の図面に合わせて六角穴コレットを一本ずつ加工いたします。内径形状、引き込み角度、スロット形状まで完全に対応します。各セットは出荷前に三次元測定機（CMM）で検証済みです。推測による加工は一切なく、主軸上での手直しも不要です。
| 項目 | 値 |
|---|---|
| 内径範囲 | 15 mm〜52 mm（六角二面幅） |
| コレットテーパー | 16°、20°、またはチャック仕様に合わせて対応 |
| 材質 | 20CrMnTi、8620、または4140（図面による） |
| 硬度 | 58–62 HRC 浸炭焼入れ、深さ1.0〜1.5 mm |
| 表面仕上げ | テーパー部 Ra 0.4 µm、内径部 Ra 0.8 µm |
| スロットタイプ | スロット付き、スロットなし、またはスプリング式（図面による） |
| 加工工程 | CNC旋削、CNCフライス加工、ワイヤー放電加工によるスロット加工 |
| 公差 | 内径・テーパーともに ±0.005 mm、同心度 0.003 mm |
| ロットサイズ | 1個〜500個以上 |
| 検査 | テーパー全数検査、ロットごとのCMMレポート |
| リードタイム | 標準10〜15日、急ぎの場合7日 |
| 刻印 | レーザー刻印による品番・ロットコード |
本体はCitizenおよびStarのスイス型自動旋盤で加工し、六角穴はワイヤー放電加工で仕上げます。これにより、六角材を傷つけずに把持できる、バリのないクリーンな内径形状が得られます。セット品については、各コレットをスリーブに組み合わせ、マスター六角バーで嵌合確認を行ってから梱包いたします。
1. ロット単位で追跡可能な品質。 各コレットには固有のロットコードが付与されます。熱処理曲線、研削パス数、最終検査データはすべてこのコードに関連付けて記録されます。生産ラインで問題が発生した場合、該当する炉のチャージと作業員のシフトまで特定できます。部品の箱だけでなく、各出荷時にPDFレポートをお送りします。
2. ロットごとの検査報告書。 抜き取り検査ではなく、ロット内の全数についてテーパー角度、内径寸法、同心度、硬度を測定します。報告書には、各コレットの実測値が図面公差と対比して記載されます。規格外の値がある場合、そのコレットは出荷されず廃棄されます。当社の数値はお客様のCMMで監査可能です。必ず一致します。
3. CNC加工、プレス、スプリング、ヒートシンクを一つの工場で完結。 コレットチャックにはスプリングプッシャー、プレス製リテーナープレート、ドローチューブ用ヒートシンクが必要になる場合があります。当社ではこれらすべてを同じ建屋で製造しています。発注書1枚、品質システム1つ、出荷日1つ。タイムゾーンの異なる3社のサプライヤーを調整する必要はありません。これが、通常の摩擦なしで実現する中国製精密加工です。
15〜52 mmの範囲は、M10〜M36の一般的な六角材サイズのほとんどをカバーします。この範囲外の場合は、図面をお送りください。対応いたします。
別の部品をお探しですか？同じ東莞工場で中国製カスタムCNCコレットチャック 32型 六角バー材対応も加工しています。
Q: 最小注文数量はありますか？ A: ありません。1個でもフルセットでも製造いたします。単品の場合、単価は高くなりますが、品質プロセスは同一です。多くのお客様がまず1セットでテストし、良好な結果が確認できた時点で数量を拡大されています。
Q: 六角穴の公差はどこまで対応できますか？ A: 二面幅寸法で ±0.005 mm、テーパーとの同心度は 0.003 mm です。CMMと校正済み六角マスターゲージで測定します。図面でより厳しい公差が必要な場合はお見積もりいたしますが、量産時の標準公差は0.005 mmです。
Q: カスタムセットのリードタイムは？ A: 図面承認から10〜15営業日です。材料調達、熱処理、研削、最終検査を含みます。急ぎのご注文の場合は、15%の割増料金で7日間に対応可能です。配送はDHLまたはFedExでドアツードアです。
Q: 材料証明書は発行いただけますか？ A: はい。原材料のミルシート、硬度曲線付き熱処理レポート、ロットごとの寸法検査報告書を提供いたします。すべての書類は英語で、品質管理責任者の捺印が入ります。お客様先からPPAPレベル3が必要な場合も対応可能です。
PDFまたはSTEPファイルを sc@bquq.com までメールでお送りください。12時間以内に正式なお見積もり（価格、リードタイム、公差レビュー）を返信いたします。実現可能性の簡単な確認をご希望の場合は、図面をお送りいただければ、当日中に折り返しお電話いたします。中国の営業時間内でより迅速な対応をご希望の場合は、WhatsApp +86 13713157787 までご連絡ください。
最小ロットなし。最低注文金額なし。図面をお送りいただければ、明確なお答えをいたします。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
