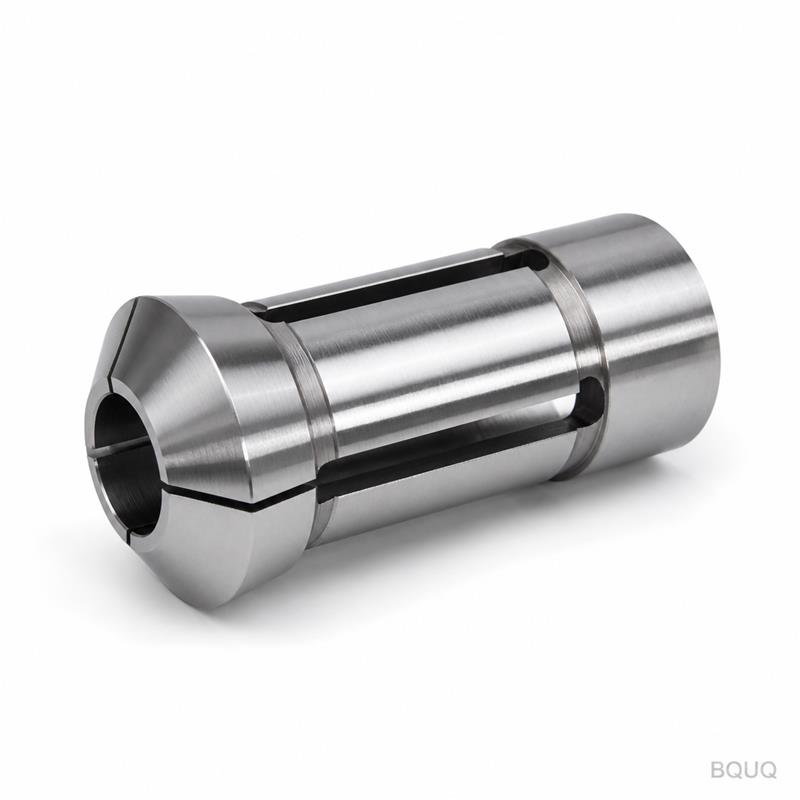

このチャックの特長とセットアップ時間短縮の理由 本製品は、高速バーフィーディングおよび二次加工工程向けに設計されたCNC加工自動旋盤25型丸穴スプリングコレットチャックです。0.005mmの総合振れ（TIR）とHRC 58-60の硬度を保証し、工具やワークが何千回ものサイクルにわたって同心を維持します。標準納期は図面承認から5営業日で、東莞工場から世界中へ出荷いたします。 25型丸穴設計がびび
本製品は、高速バーフィーディングおよび二次加工工程向けに設計されたCNC加工自動旋盤25型丸穴スプリングコレットチャックです。0.005mmの総合振れ（TIR）とHRC 58-60の硬度を保証し、工具やワークが何千回ものサイクルにわたって同心を維持します。標準納期は図面承認から5営業日で、東莞工場から世界中へ出荷いたします。
25型とは、自動旋盤の主軸に装着されるフロントテーパー角度とボディ形状を指します。丸穴は熱処理後に研削されるため（熱処理前ではありません）、内径は+0.005 / -0.000 mmの精度で維持されます。これにより、安価な「研削後に焼入れ」されたチャックで発生する「ベルマウス」現象を排除します。スプリングコレットの動作により、クランプ力が360度全方向に均等に分散され、薄肉部品の変形を防ぎ、毎分8,000回転までの主軸速度で工具びびりを抑制します。
ボディには20CrMnTi合金鋼、コレットセグメントには65Mnスプリング鋼を使用しています。ボディは浸炭深さ0.8〜1.2mmに浸炭処理後、HRC 58-60に焼入れされます。スプリングスロットは焼入れ後にワイヤーカット加工され、応力集中を回避します。さらに、全ユニットを-120°Cで4時間サブゼロ処理し、残留オーステナイトを変態させます。これにより、100万回の開閉サイクル後も把持力が5%以内に維持されます。ボアとテーパーの表面仕上げはRa 0.4 µm、外側ボディは耐食性のため黒色酸化被膜処理が施されています。
| パラメータ | 値 / 範囲 |
|---|---|
| モデル | 25型丸穴スプリングコレットチャック |
| ボディ材質 | 20CrMnTi合金鋼（浸炭処理） |
| コレット材質 | 65Mnスプリング鋼 |
| 硬度（ボディ） | HRC 58-60 |
| 硬度（コレットセグメント） | HRC 45-50（スプリング焼戻し） |
| 丸穴径範囲 | Ø3.0 mm – Ø25.0 mm（カスタムボア対応可） |
| 総合振れ（TIR） | ≤ 0.005 mm |
| 表面仕上げ（ボア＆テーパー） | Ra 0.4 µm |
| クランプ力再現性 | ± 2% |
| 最大推奨主軸速度 | 8,000 RPM |
| 納期（標準サイズ） | 5営業日 |
| 最小注文数量 | なし – 1個から対応 |
当社では抜き取り検査は行いません。すべてのチャックを3段階の品質ゲートで検査します。第一に、三次元測定機（CMM）でテーパー角度とボアの同心度を確認します。第二に、チャックを実稼働テスト用スピンドルに取り付け、レーザー干渉計でTIRを測定し、実際の振れ値をQCレポートに記載します。第三に、エア圧下でコレットを500回開閉し、スプリングの復元力とスロットの完全性を検証します。不合格となったユニットは再加工ではなく廃棄されます。これが、0.3%のフィールド故障率保証を提供できる理由です。
本チャックは標準的な25型プルバックテーパーを採用しているため、ほとんどの日本製・韓国製自動旋盤（シチズン、スター、ツガミ、ハンファなど）にアダプタープレートなしで装着できます。丸穴はØ3mm〜Ø25mmの丸棒材に対応します。お客様の主軸が異なるドローチューブねじ仕様の場合、リアねじ（M16、M18、M20、または5/8"-18）を追加費用なしで加工いたします。ドローチューブ図面をお送りいただければ、ねじピッチを正確に合わせます。
鋳造チャックは気孔が存在し、繰り返し荷重下でマイクロクラックの原因となります。フライス加工チャックは工具痕が残り、クーラントを閉じ込めて腐食を引き起こします。当社のチャックは、中実バー材から完全にCNC加工され、その後ワイヤーカット、研削が施されます。これは中国製の精密加工ですが、スイスの工作機械メーカーと同等の工程管理を実現しています。その結果、定格TIRを再研削なしで少なくとも30万サイクル維持できるコレットチャックが完成します。また、当社は商社ではなくメーカーであるため、この品質を直接コストで提供でき、通常は米国や欧州の同等品より20〜30%低価格です。
はい、最小注文数量はありません。試作やライン試験用にCNC加工自動旋盤25型丸穴スプリングコレットチャックを1個だけご注文いただいても、1,000個のご注文と同様の検査体制で対応いたします。
はい、Ø3mm〜Ø25mmの範囲で任意の丸穴を研削でき、図面受領後24時間以内にドローチューブに合わせて任意のリアねじ（メートルねじまたはインチねじ）を切削いたします。
各出荷には、材料証明書、硬度試験レポート、CMM寸法レポート、およびチャックのシリアル番号付き実稼働TIR測定シートが含まれます。
標準サイズは5営業日で出荷します。カスタムボアまたはねじは2〜3日追加され、図面承認から東莞からの発送まで最大8営業日です。
現在のコレットチャックがサイクルタイムの弱点になっているかどうか、もう迷う必要はありません。スピンドル図面、またはバー径とねじサイズだけでもお送りください。12時間以内に、正式な単価、納期コミットメント、およびクランプセットアップ改善の提案がある場合はDFM（製造設計）ノートを添えてご返信いたします。工具選定と公差スタッキングの参考として、CNC切削工具選定ガイドおよびCNC加工公差ガイドをご覧ください。
メール: sc@bquq.com
WhatsApp: +86 13713157787
今すぐ図面をお送りください – ボア、ねじ、硬度を12時間以内に確認いたします。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
