ER8コレットチャックは、ストックフォトではなく図面から始まります。中実バー材または鍛造品から機械加工し、ねじをクラス2A/2Bに切削し、テーパーを保証付き0.005 mm TIRに研削します。すべてのユニットは、東莞工場から出荷される前にCMMで検証されます。
概要：
公差 ±0.005 mm（テーパー）、表面粗さ Ra 0.4 µm、リードタイム 7〜12日、最小注文数量なし、完全な材料トレーサビリティ。
| パラメータ | 値 |
|---|---|
| 材料オプション | 20CrMnTi（浸炭焼入れ）、42CrMo（焼入れ・焼戻し）、9Cr18（ステンレス） |
| 硬度 | 58-62 HRC（硬化層深さ0.8-1.2 mm） |
| テーパ精度 | AT3（DIN 6499準拠）、TIR ≤ 0.005 mm |
| ねじ等級 | 2A（外ねじ）、2B（内ねじ）、単刃切削または研削 |
| 表面仕上げ | テーパー部Ra 0.4 µm、外径部Ra 0.8 µm |
| 加工工程 | CNC旋削、フライス加工、研削、スロット用ワイヤー放電加工 |
| 検査 | CMMフルレポート、硬度試験、磁粉探傷検査 |
| ロットサイズ | 1〜10,000個 |
| マーキング | レーザー刻印（材質、熱処理コード、ロット番号） |
| 梱包 | VCI紙+フォームインサート、輸出用段ボール箱 |
1. バッチトレース可能な品質。
各ヒートナンバーが記録されます。各バッチには固有のコードが付与されます。組み立てラインで問題が発生した場合、正確な機械、オペレーター、材料ロットまで追跡できます。推測は不要です。
2. バッチごとの検査レポート。
実測値が記載された寸法レポートが提供され、「合格/不合格」のチェックボックスではありません。テーパー角、振れ、ねじピッチ、硬度など、すべて記載されています。生データは5年間保管します。
3. CNC加工・プレス・スプリング・ヒートシンクを一つの工場で。
コレットチャックには、スプリングコレット、プレス加工のリテーナー、またはスピンドルモーター用のヒートシンクが必要な場合があります。当社はこれら4つすべてを同じ建物内で製造しています。1つの発注書、1つの品質管理体制、1つの出荷日で対応します。サプライヤー調整の2〜3週間を節約できます。
カスタムCNCコレットチャックは既製品ではありません。以下の用途に使用されます：
スイス型旋盤
— ER8コレットは、医療用骨ネジ、時計のピン、歯科インプラント用の小径材料（1〜7 mm）を保持します。
工具プリセッター
— 測定中の基準工具を保持するための精密コレットナット。
自動パレットシステム
— チャックが数千サイクルにわたって0.005 mm以内の繰り返し精度を維持する必要がある用途。
PCBドリル用スピンドル
— 高速スピンドル（最大60,000 RPM）用マイクロドリル（0.3〜3 mm）用ER8コレット。
カスタム治具
— 標準のERチャックが機械のスピンドルノーズに適合しない場合、取付フランジを貴社のテーパーまたはボルトパターンに合わせて加工します。
特殊なドライブスロット、延長長さ、または非標準の六角形状を備えた対応するコレットナットも製造しています。ドイツ製または日本製機械の摩耗したチャックをお持ちの場合は、サンプルをお送りください。リバースエンジニアリングして硬度を向上させます。
別の部品をお探しですか？ 当社では以下の加工も承ります。

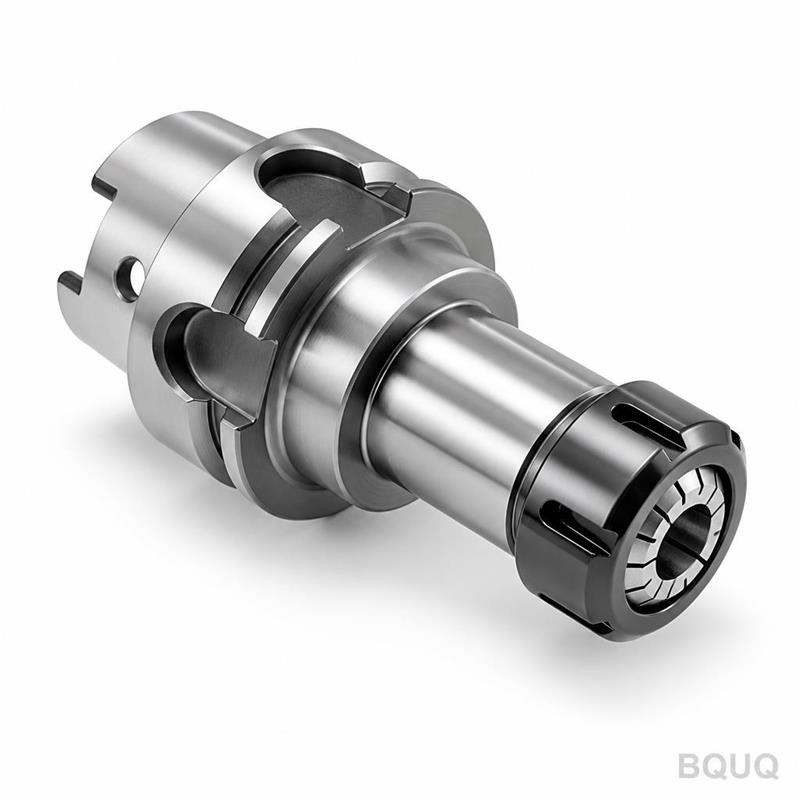

カスタムCNCコレットチャックツールホルダー | 精密HSK63A ER製造
同じ東莞工場内で。
Q: 最小注文数量（MOQ）は？
A: MOQはありません。試作検証用に1個から、量産用に10,000個まで製造します。単価は数量に応じて下がりますが、初品は常に同じ方法で加工・検査されます。
Q: 公差と品質はどのように保証していますか？
A: テーパーは円筒研削盤で工程内ゲージングを行いながら研削します。その後、CMMで全ての重要寸法を検査します。検査報告書は出荷時に同梱されます。寸法が規格から外れている場合、部品を無償で交換します — 送料も含みます。
Q: カスタムCNCコレットチャックのリードタイムは？
A: 標準ER8コレットチャック（ナット付き）：7日。カスタムテーパーまたはねじ：10〜12日。緊急の故障時には、30%の追加料金で1個を72時間で急送できます。2交代制で稼働しているため、機械の空き待ちはありません。
Q: 材料証明書と熱処理報告書は提供できますか？
A: はい。原材料のミル証明書と硬度曲線付きの熱処理レポートを提供いたします。航空宇宙や医療用途の場合、独立したラボによる完全な化学成分分析も提供いたします。
2D図面またはSTEP、IGES、PDF形式の3Dモデルをお送りください。12時間以内に価格、納期、公差レビューを含む正式な見積もりをご返信いたします。義務はなく、標準的な修正には設計料はかかりません。
メール:
sc@bquq.com
WhatsApp:
+86 13713157787
精密加工、中国製、最小注文数量なし、言い訳なし。あなたの図面が私たちの作業指示書です。
カスタムCNCコレットチャック BT40 ER16 ツールホルダー | 中国製精密加工
カスタムCNCコレットチャックツールホルダー | 精密HSK63A ER製造
カスタムCNCコレットチャック BT40 エンドミルホルダー 中国製精密加工
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mm（要望に応じて） |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400×300×200mm |
| 試作品 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、リクエストに応じてCMMデータ |
