ER16スプリングコレットは消耗品です。コレットは工具を保持し、工具が公差を維持します。コレットに狂いがあれば、加工品にも狂いが生じます。当社はER16コレットを一般的なカタログ仕様ではなく、お客様の図面どおりに加工します。すべてのコレットは出荷前に検査されます。境界寸法の部品は出荷いたしません。
概要: ER16コレット、穴のTIR（振れ）0.005 mm、熱処理後の硬度45 HRC、リードタイム7〜10営業日、最小ロットなし。1個でも1,000個でも、同じ工程で加工します。
当社は中国・東莞にある精密加工工場です。CNC加工の経験は20年です。お客様は曖昧な依頼ではなく図面を送ってきます。当社は検証済みの部品をお返しします。
| 項目 | 値 |
|---|---|
| 材質 | 65Mnスプリング鋼、20CrMnTi、または図面指定材 |
| 硬度 | 45–50 HRC（全体焼入れ）、表面酸化黒色処理 |
| 穴公差 | H4（TIR最大0.005 mm） |
| 外径公差 | ±0.01 mm |
| スリット幅 | 0.8 mm ±0.05 mm、レーザー切断、バリなし |
| 表面粗さ | 穴部Ra 0.4 µm、テーパー部Ra 0.8 µm |
| テーパー角度 | 片側8°（ER規格）または図面指定 |
| 工程 | CNC旋削、CNCフライス加工、レーザースリット切断、熱処理、センターレス研削 |
| 検査 | 100%寸法検査、CMMデータ付きロット報告書 |
| ロットサイズ | 1〜10,000個、小ロットでも段取り費用なし |
| リードタイム | 標準ER16は7日、カスタム形状は10日 |
| 原産国 | 中国製、東莞工場 |
外径テーパー部はセンターレス研削で加工します。旋盤のみの加工ではありません。研削により、ロット全体で再現性のある同心度が得られます。スリットはレーザー切断により、隙間が均一になり、クランプ力に直接影響します。
1. ロットトレーサビリティ品質。 各熱処理ロットには固有のコードが付与されます。材料ロット、機械オペレーター、検査結果を記録します。現場で不良が発生した場合、正確なロットと工程パラメータまで追跡できます。出荷のたびにトレーサビリティシートをお渡しします。
2. ロットごとの検査報告書。 一般的な証明書は送付しません。穴径、テーパー角度、硬度、振れの実測値が記載された寸法報告書をお受け取りいただけます。重要寸法にはCMMデータも含まれます。寸法が規格から外れている場合、お客様に届く前に不合格とします。
3. CNC＋プレス＋スプリング＋ヒートシンクを一貫生産。 コレットは単独の部品ではありません。チャックに組み込まれ、スピンドルに組み込まれ、さらにスプリング、プレス製リテーナー、ヒートシンクも必要な工作機械に組み込まれます。当社はこれらすべてを社内で製造します。図面一式を送っていただければ、サプライチェーン全体を調整します。ベンダー数削減、輸送削減、根本原因分析の迅速化につながります。
ER16コレットはホビー用スピンドルだけのものではありません。以下の用途に供給しています：
回転工具や回転ワークを使用する用途では、コレットが最も弱い部分です。当社はその部分を強化します。
Q: 最小ロット（MOQ）はありますか？ A: 最小ロットはありません。試作は1個から加工し、工程を変えずに10,000個まで対応します。単価は数量に応じて下がりますが、最初の1個も最後の1個も同じ基準で製造します。
Q: 公差と品質はどのように保証していますか？ A: サンプル検査だけでなく、全ロットにCMM検査を実施しています。穴の振れは精密マンドレルで検証します。硬度はロックウェル硬度計で試験します。報告書は部品と一緒にお送りします。不良が見つかった場合は、無償でロットを交換します。
Q: リードタイムはどのくらいですか？ A: 標準ER16コレットは7営業日で出荷します。非標準テーパーや材質のカスタム形状は10〜12日かかります。急ぎのご注文には、ロットを分割して対応可能です。準備ができた分から先に出荷し、残りは後から出荷します。
Q: 材料証明書は発行してもらえますか？ A: はい。原材料のミルシート、熱処理報告書、適合宣言書を発行します。すべての材料は元のサプライヤーまでトレーサブルです。第三者検査が必要な場合は、SGSまたはTÜVを手配します（費用はお客様負担）。
ER16コレットの図面またはサンプル部品をお送りください。形状、材質、公差を確認し、12時間以内に正式な見積もりをご提示します。曖昧な見積もりや隠れた段取り費用はありません。
メール: sc@bquq.com WhatsApp: +86 13713157787

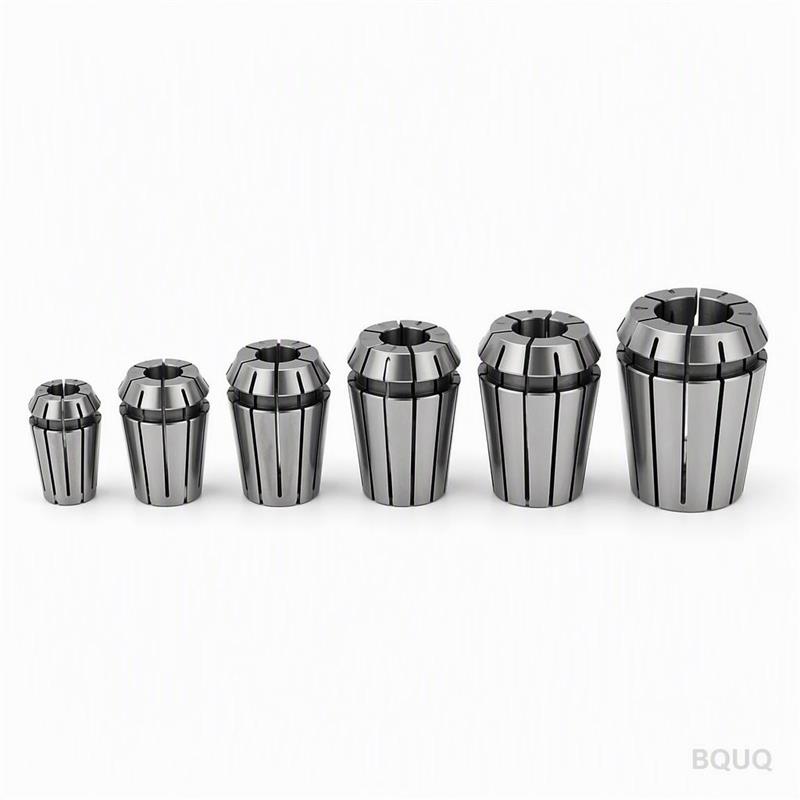

当社は中国・東莞にある精密加工工場です。カスタムCNCコレットチャック、中国製、最小ロットなし。図面を送って、見積もりを取得して、部品を受け取ってください。
別の部品をお探しですか？同じ東莞工場でカスタムCNC加工 ER32コレットナット＆スパナーレンチ工具も加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
