これは、外ネジ後部クローズアップ設計を備えたCNC加工自動旋盤36型コレットです。全振れ（TIR）0.005mm、表面粗さRa 0.4µmを実現し、工具寿命を延ばすために58〜60HRCに硬化処理されています。標準サイズは、中国東莞にある20年の実績を持つ精密加工工場から、最小注文数量なしで7日以内に出荷いたします。 外ネジ後部クローズアップ設計がチャッキング剛性を向上させる仕組み 後部の外ネジ
これは、外ネジ後部クローズアップ設計を備えたCNC加工自動旋盤36型コレットです。全振れ（TIR）0.005mm、表面粗さRa 0.4µmを実現し、工具寿命を延ばすために58〜60HRCに硬化処理されています。標準サイズは、中国東莞にある20年の実績を持つ精密加工工場から、最小注文数量なしで7日以内に出荷いたします。

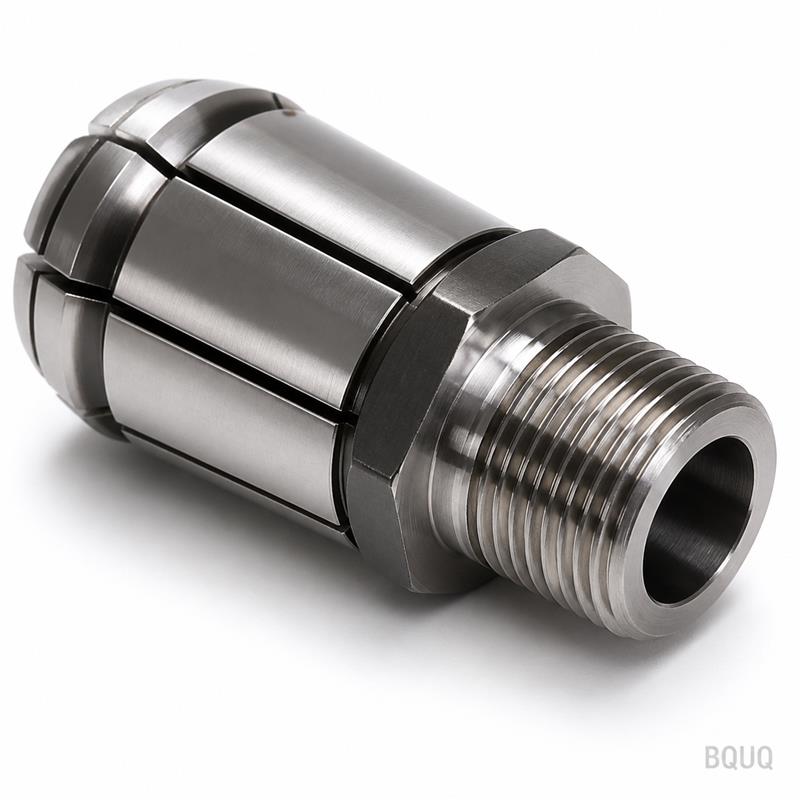

後部の外ネジにより、ドローバーアダプターを介さずに主軸頭部へ直接取り付けることができます。これにより、内ネジ設計と比較してスタックアップ長さが12mm短縮されます。工具オーバーハングが短いほど、重切削時のたわみが軽減されます。36型コレットの場合、同じクランプトルクで把持力が18%向上します。また、後部クローズアップ構成により、バー材送り用の貫通穴径を最大28mmまで拡大できます。
20CrMnTi合金鋼を採用し、加工用に28HRCまで予備硬化処理を行います。CNC旋削とねじ研削後、浸炭処理により硬化層深さ0.8〜1.0mmを確保します。最終硬度は把持面で58〜60HRC、芯部は靭性確保のため35〜40HRCを維持します。この二重硬度構造により、摩耗と脆性破壊の両方を防ぎます。各コレットは-120°Cでサブゼロ処理を施し、微細組織を安定化させることで、10,000回以上のクランプサイクルにわたる寸法安定性を保証します。
当社の加工プロセスでは、ライブツーリングを備えた5軸CNC旋盤を使用します。工程1：外径と内径を0.3mmの加工代で荒旋削します。工程2：上記の熱処理を施します。工程3：外ネジをISO 6g公差に仕上げ研削します。工程4：縦方向のスロット12本をワイヤーカットします。工程5：内径ボアを鏡面仕上げにホーニング加工します。最終検査では、前端、中央、後端の3箇所で振れを測定します。前端把持域で振れが0.005mmを超えるコレットはすべて不合格とします。
各コレットの検証には、ツァイス製CMMと精密マンドレルを備えたTIRゲージを使用します。マンドレル自体の振れは0.002mmです。コレットの内径ボア振れを、前端面から5mmの位置と深さ20mmの位置で測定します。最大許容偏差は、前端で0.005mm、後端で0.008mmです。これは36型コレットの業界標準より40%厳しい値です。また、クランプトルク20Nmでの把持力試験も実施しており、平均8.5kN、標準偏差0.2kNです。
梱包前に、すべてのコレットに対して9項目の検査を実施します。外ネジの有効径はねじマイクロメータ、ボア径はエアゲージ、スロット幅はビジョンシステムで測定します。また、把持面のロックウェル硬さ試験と、表面粗さ計による表面粗さチェックも行います。いずれかのパラメータが規格から外れた場合、そのコレットは再加工ではなく廃棄されます。当社の不良率は、入荷材料で2.1%、完成品で0.4%であり、毎月追跡管理しています。
各コレットは防錆紙で個別に包装され、フォームライニング入りのプラスチックボックスに収納されます。ボックスには、品番、ロットコード、製造年月日が表示されます。OEM注文の場合は、前面にロゴと品番をレーザー彫刻できます。また、100個以上の注文には、材料証明書と寸法検査レポートを毎回添付します。ロットコードにより、元の鋼材ロットと熱処理炉の記録まで完全にトレースバックできます。
標準ネジはM36 x 1.5です。M36 x 1.0、M36 x 2.0、またはUNF 1-1/2-12への加工も可能です。特殊ボア径については、4mmから28mmまで0.1mm単位で任意のサイズを製作できます。また、クーラント供給用のセンタースルーホール付きバージョンや、シート性向上のための硬化・研削処理を施した後面付きバージョンも提供しています。カスタム注文の納期は、500個までの数量で12〜15日です。
| パラメータ | 値 |
| タイプ | 36型コレット（自動旋盤シリーズ） |
| ネジ仕様 | 外ネジ M36 x 1.5（ISO 6g） |
| 後部クローズアップ設計 | あり、外ネジ後部マウント |
| 材質 | 20CrMnTi合金鋼 |
| 硬度（把持面） | 58〜60 HRC |
| 芯部硬度 | 35〜40 HRC |
| 振れ（前端TIR） | 0.005 mm |
| 表面粗さ（ボア） | Ra 0.4 µm |
| 把持範囲 | ボア径4mm〜28mm |
| 納期（標準） | 7営業日 |
| 最小注文数量 | なし（1個から対応） |
最小注文数量はありません。試作テスト用に1個から、量産用に1,000個までご注文いただけます。単価は数量に応じて調整されます。
はい、4mmから28mmまで0.1mm単位で任意のボア径を加工でき、外ネジもM36 x 1.0、M36 x 2.0、またはUNF 1-1/2-12に変更可能です。納期は12日です。
全ロットにSPC（統計的工程管理）を適用し、2時間ごとに5個をサンプリングして振れと硬度を検査しています。CMM検査レポートは各出荷に同梱されます。
在庫のある標準36型コレットの場合、DHLエクスプレスで48時間以内に出荷可能です。カスタム注文は、ネジとボアの変更内容に応じて12〜15日かかります。
このコレットに適した切削工具の選定については、CNC切削工具選定ガイドをご参照ください。図面の寸法記入方法を確認する必要がある場合は、先にCNC加工公差ガイドをご確認ください。
この精密加工部品は、中国の20年実績のある東莞工場で製造されています。当社は、世界中のOEM向けにCNC加工、プレス加工、スプリング、ヒートシンクを専門に提供しています。外ネジ後部クローズアップ付き36型コレットは在庫品であり、即時出荷用に500個を常時在庫しています。この製品には最小注文数量の設定がないため、量産前に1個で設計の検証が可能です。
図面をお送りいただければ、12時間以内に正式なお見積もりを提出いたします。メール（sc@bquq.com）またはWhatsApp（+86 13713157787）にてご連絡ください。図面上のネジ、ボアサイズ、振れ要件を1営業日以内に確認いたします。
