このコレクションが提供するもの：0.5N～5Nの接触力安定性 タッチスクリーンスプリングコンタクトコレクションは、静電容量式および抵抗膜式タッチインターフェース向けに設計された、カスタム設計のスプリング群です。これらは既製のコイルではなく、各スプリングはお客様の正確な荷重曲線に合わせて製造され、外径公差±0.01mm、力の公差±0.5%を実現しています。これは、重要な着座面のCNC加工と、本体形

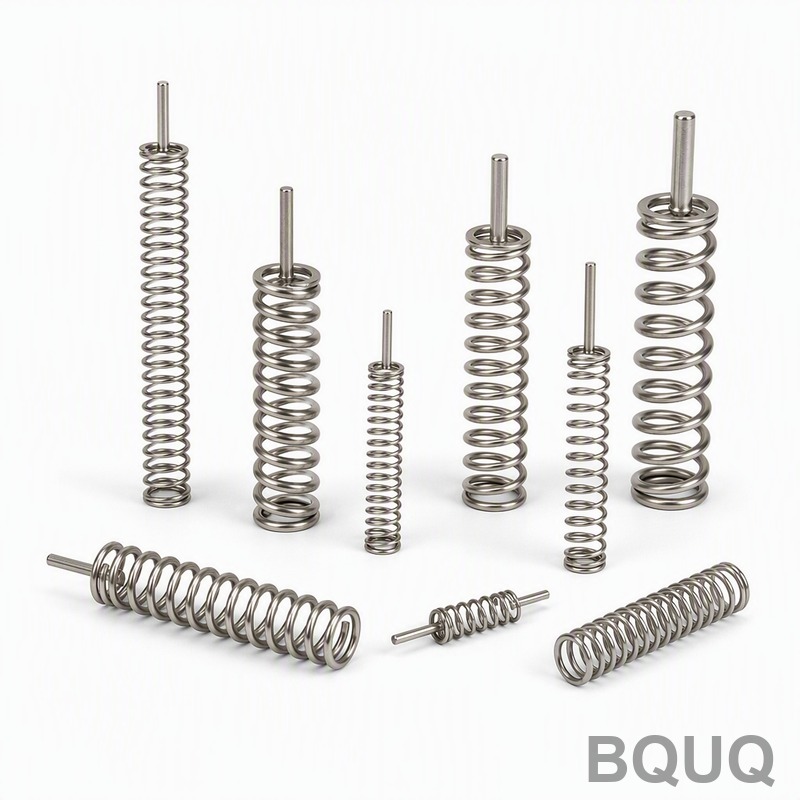

タッチスクリーンスプリングコンタクトコレクションは、静電容量式および抵抗膜式タッチインターフェース向けに設計された、カスタム設計のスプリング群です。これらは既製のコイルではなく、各スプリングはお客様の正確な荷重曲線に合わせて製造され、外径公差±0.01mm、力の公差±0.5%を実現しています。これは、重要な着座面のCNC加工と、本体形状の高速スタンピングを組み合わせることで達成され、最大振れは0.02mm TIRです。ほとんどのタッチスクリーンアセンブリにおいて、これはパネル全体で一貫した作動力、つまりデッドゾーンや早期摩耗がないことを意味します。試作品は5営業日、量産は10日間のリードタイムで、海外サプライヤーを待つことなく開発サイクルを継続できます。
タッチスクリーンには、疲労しないスプリングが求められます。100,000回の押下後に力が10%低下するスプリングは、誤タッチや入力漏れを引き起こします。当社のタッチスクリーンスプリングコンタクトコレクションでは、これを防ぐために2つの方法を用いています。第一に、成形後にすべてのスプリングに応力除去処理を施し、残留応力を最大30%低減します。第二に、製造中にスプリングを密着高さまでセットし、材料を作動範囲に予備調整します。その結果、全たわみでの1,000,000サイクル後の荷重低下は3%未満です。これはコンピューター制御の圧縮試験機で検証し、生産ラインから500個ごとに1個をサンプリングして確認しています。特定のサイクル寿命が必要な場合は、お客様の要件に合わせて材料グレードと線径を調整します。
タッチスクリーンコンタクト用に6種類の材料グレードを在庫しています。最も一般的なのはSUS304-2Bステンレス鋼で、耐食性に優れ、加工硬化後の硬度は380-420 HVです。より高い導電性が必要な用途には、C17200ベリリウム銅を使用し、熱処理により36-42 HRCに調整、導電率は22% IACSを実現します。高湿度環境では、析出硬化後に44-48 HRCに達する17-7PHステンレスを推奨します。各バッチにはミルからの材料証明書が同梱され、成形機に投入する前に各コイルの硬度試験を実施しています。低コスト工場でよくある失敗点である、注文間での材料の混在は一切行いません。
粗いスプリング表面はコンタクトパッドに微細フレッチングを生じさせ、断続的な信号の原因となります。当社では、このコレクションのすべてのスプリングの着座面をRa 0.4μm以下に研磨・ポリッシュし、すべてのエッジを最小0.05mmの半径にバリ取りしています。これは見た目の問題ではありません。PCBパッドに対する摩擦係数を低減し、組み立て時や使用時にスプリングが金メッキ面を傷つけないことを保証します。また、遊離鉄を除去し耐食性を高める不動態化処理（ASTM A967）も提供しています。設計がポゴピン式コンタクトを使用する場合、スプリング軸に対して0.01mmの同心度でCNC加工された、先端付きまたはクラウン型チップを追加できます。
隠れた欠陥のあるバッチを受け取ることはありません。タッチスクリーンスプリングコンタクトコレクションのすべてのスプリングは、2.5D光学測定機とデジタル力試験機で検査されます。自由高さ、密着高さ、外径、およびストロークの20%、50%、80%での荷重をチェックします。振れは精密マンドレルに対して測定され、0.02mm TIRを超える部品はすべて不合格となります。当社の品質システムはISO 9001およびIATF 16949認証を取得しており、初回品には完全な検査レポート（FAI）を提供します。量産バッチでは統計的プロセス管理（SPC）を使用し、重要寸法についてCPK値1.33以上を保証します。単なる「合格」スタンプではなく、実際のデータをご確認いただけます。
12時間以内にカスタムスプリングの見積もりを提供するために、以下の5つの寸法が記載された図面をお送りください：線径（mm）、外径（mm）、自由長（mm）、総巻き数、および作動高さでの必要荷重。図面がない場合は、相手側PCBとカバーの形状をお送りください。当社でスプリングを設計いたします。メートル単位とインペリアル単位の両方に対応しています。一般的なタッチスクリーンスプリングでは、線径0.1mm～0.5mm、自由長1.5mm～8mmを推奨します。低背設計が必要な場合は、1.2mmのキャビティに収まる平渦巻きスプリング（定力）も提供しています。当社のエンジニアが、お客様の環境試験要件に基づいて材料と仕上げを提案します。
タッチスクリーンスプリングコンタクトコレクションには最小注文数量がありません。試作テスト用に100個から、量産用に1,000,000個まで注文可能で、単価は数量に応じてスケールします。型費は50,000個以上の注文で無料となり、小ロットの場合、単純な成形型は150ドル～400ドルですが、100,000個の注文後に全額返金されます。当社は垂直統合型工場であるためコストを低く抑えています。ロッド素材から自社で線材を引き抜くことで、既製線材を購入する場合と比較して材料廃棄物を15%削減しています。これが、公差や仕上げを犠牲にすることなく、同等の日本製やドイツ製サプライヤーよりも中国製価格が通常20-30%低い理由です。
| 仕様 | 値/範囲 | 備考 |
|---|---|---|
| 材料 | SUS304、17-7PH、C17200 BeCu、SUS316L、スプリング鋼65Mn | 各バッチに材料証明書同梱 |
| 線径 | 0.10 mm – 0.80 mm | 公差 ±0.005 mm |
| 外径 | 1.0 mm – 12.0 mm | 公差 ±0.01 mm |
| 自由長 | 1.5 mm – 20 mm | 公差 ±0.05 mm |
| 硬度（ステンレス） | 380 – 480 HV | 加工硬化後 |
| 硬度（BeCu） | 36 – 42 HRC | 熱処理後 |
| 表面仕上げ（着座面） | Ra 0.4 μm 最大 | 研削・研磨済み |
| 振れ（TIR） | 0.02 mm 最大 | マンドレルで測定 |
| 荷重公差 | 指定高さで ±0.5% | ストローク3点で検証 |
| サイクル寿命 | 1,000,000サイクル（最小） | 全たわみで荷重低下 <3% |
| リードタイム（試作品） | 5営業日 | 特急対応あり |
| リードタイム（量産） | 10-15営業日 | 数量による |
| 最小注文数量 | なし | 試作注文受付 |
一般的なスプリング工場にタッチスクリーンコンタクトの見積もりを依頼しないでください。この製品には、サーボ駆動のワイヤーフィーダーとインラインのレーザーゲージを備えたCNCスプリングコイラーが必要です。当社はこのような機械を12台稼働させており、各機械は特定の線径範囲に専用化されています。これにより、材料間の汚染を防ぎ、線材張力を一定に保ちます。張力が制御されないと、スプリングインデックスが5%変化する可能性があります。コイリング後、端部コイルにセンターレス研削盤を使用して平坦な着座面を作成し、スプリングをPCBに対して垂直に保ちます。振れはこのセットアップで全数測定されます。工具選択が最終部品にどのように影響するかを理解したい場合は、精密切削と仕上げの背景知識として、CNC切削工具選択ガイドをご参照ください。
当社のタッチスクリーンスプリングコンタクトコレクションは、裸のコイルに限定されません。スプリングをプランジャーとバレルに統合して完全なポゴピンアセンブリにしたり、スタンプコンタクトパッドにスプリングを溶接してFPCコネクタにすることも可能です。ポゴピンの場合、プランジャーを真鍮または鋼からCNC加工し、金/ニッケルメッキ（2μmニッケル上に0.4μm金）を施し、バレル内にスプリングを組み立てます。プランジャーストロークは0.3mmに制御され、接触抵抗は20mΩ未満です。FPCコネクタの場合、スプリングの焼き戻しを歪めないレーザー溶接プロセスを使用します。設計が標準スプリングを使用する場合でも、スプリングを所定の位置にガイドするためにPCBパッドに小さな面取りを推奨します。公差の積み重ねの詳細については、CNC加工公差ガイドをご参照ください。
最小注文数量はありません。テスト用に単一の試作スプリングを注文でき、特別な取り扱い手数料はかかりません。
はい、すべてのスプリングはお客様の図面に合わせて製造されます。円錐形、バレル形、またはアワーグラス形を製造でき、荷重曲線をお客様の正確な仕様に調整します。
自動光学検査と力試験により重要寸法を100%検査し、各バッチにCPKレポートを提供します。
試作品は5営業日で出荷され、最大500,000個の量産注文は図面承認後10-15営業日で出荷されます。
STEPまたはIGES形式の2D図面または3Dモデルをお送りください。当社のエンジニアが設計の製造可能性をレビューし、単価、型費（該当する場合）、正確なリードタイムを含む正式な見積もりを返却します。また、標準在庫がより良いコストパフォーマンス比を提供する場合は、代替材料を提案します。タッチスクリーンスプリングコンタクトコレクションでは、3日以内に標準サイズの無料サンプルをお送りできます。これは直接工場オファーです。商社を介さないため、最良の価格と生産チームとの直接コミュニケーションが得られます。図面をsc@bquq.comまでメールするか、WhatsApp +86 13713157787までご連絡ください。24時間365日オンラインで、12時間以内に返信
| パラメータ | 能力 |
|---|---|
| 材料 | SUS302/304/316、SWCピアノ線、SWPミュージックワイヤー、65Mn、リン青銅、ベリリウム銅 |
| 種類 | 圧縮、引張、ねじり、ワイヤーフォーム、電池スプリング、タッチスプリング |
| 線径 | 0.05 - 12.0 mm |
| 公差 | ±0.02mm標準、±0.01mmは要相談 |
| 表面処理 | 亜鉛メッキ、ニッケル、黒染め、不動態化処理、ショットピーニング |
| 機械 | CNCスプリングコイリングマシン、ねじりマシン、ワイヤーフォーミングマシン |
| 試作品 | 72時間、サンプルは最小注文数量なし |
| 検査 | ロットごとの荷重試験、疲労試験データは要相談 |
