はじめにお客様の図面が、出荷前に検証済みの完成品CNCコレットチャックになります。当社は自社のCMM（三次元測定機）で主要寸法をすべて検査しており、抜き取り検査ではありません。図面と一致しなければ出荷いたしません。同心度: ≤ 0.005 mm硬度: HRC 58–62納期: 標準サイズは7〜12日最小ロットなし – 1個から1,000個まで対応材料証明書は全ロットに同梱これは自動旋盤用の40型丸
お客様の図面が、出荷前に検証済みの完成品CNCコレットチャックになります。当社は自社のCMM（三次元測定機）で主要寸法をすべて検査しており、抜き取り検査ではありません。図面と一致しなければ出荷いたしません。

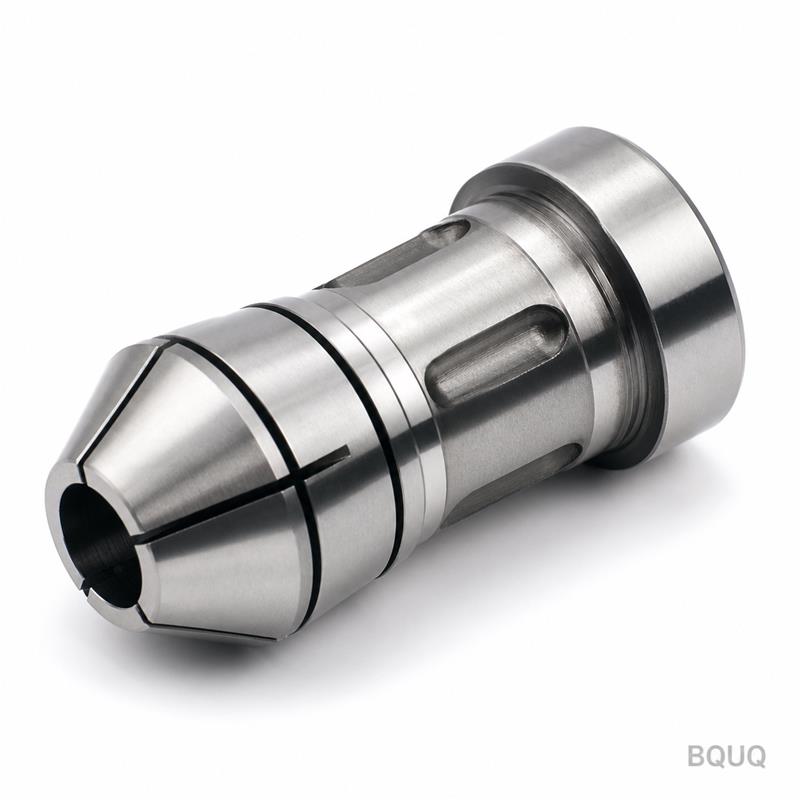

これは自動旋盤用の40型丸穴スプリングコレットチャックです。ボア形状に応じて、直径1 mmから40 mmまでの棒材を保持します。お客様の図面、公差、材料グレード、表面仕上げに合わせて加工いたします。
| 項目 | 値 |
|---|---|
| 材料オプション | 65Mn, 60Si2MnA, 9SiCr, GCr15, SUS440C, 12L14 |
| 硬度 | HRC 50–62（お客様指定） |
| 同心度（TIR） | ≤ 0.005 mm |
| 丸穴径範囲 | Ø1.0 mm – Ø40.0 mm |
| スリット幅 | 0.3 mm – 1.5 mm（図面による） |
| 表面仕上げ | ボア部 Ra 0.4 µm、外径部 Ra 0.8 µm |
| 加工工程 | CNC旋削、CNCフライス加工、ワイヤー放電加工によるスリット加工、熱処理、研削 |
| 熱処理 | 油焼入れ+焼戻し、または真空焼入れ |
| 検査 | 100%寸法検査、ロット毎のCMMレポート |
| ロットサイズ | 1 – 10,000個 |
| 納期 | 7日（試作品）、12日（量産品） |
| 生産国 | 中国製、东莞工場 |
当社では、これらの製品を自社のCitizenおよびStar自動旋盤で稼働試験しています。つまり、お客様が使用するのと同じタイプの機械でコレットをテストしているということです。到着時の想定外のトラブルはありません。
1. ロットトレーサビリティ品質。 各コレットチャックには固有のロット番号が付与されます。原材料のヒートナンバー、熱処理炉の記録、最終検査データを記録しています。6ヶ月後に問題が発生した場合でも、正確な鋼材溶解まで遡って追跡できます。
2. ロット毎の検査レポート。 全出荷品に寸法レポートを同梱します。ボア径、テーパ角、スリット幅、硬度、同心度を記載しています。測定にはZeiss製CMMとMitutoyo製硬度計を使用しています。レポートには機械ではなく、当社のQCエンジニアが署名します。
3. CNC加工+プレス加工+スプリング+ヒートシンクを一つの工場で。 図面パッケージを1つ送っていただければ、コレットチャック、内部に組み込むスプリング、プレス加工のリテーナプレート、スピンドルドライブ用ヒートシンクまで一貫対応します。発注書1枚、船積書類1通、品質基準1つ。サプライヤー管理時間を最低30%削減できます。
当社の40型丸穴スプリングコレットチャックは以下の用途で使用されています：
いずれの用途でも、コレットはスピンドルとワークの間の最終接点です。もし振れれば、ワークは不良品になります。だからこそ当社は熱処理後にボアを研削するのです。熱処理前ではありません。
Q: 最小ロットはありますか？ A: 最小ロットはありません。テスト用に試作1個から製作し、その後量産数量にスケールアップできます。多くのバイヤーは試験的に5個から始められます。
Q: 公差と品質はどのように保証していますか？ A: 図面公差に合わせて加工します。通常、ボアと外径は±0.005 mmです。熱処理後、ボアを最終寸法に研削します。全数測定し、ロット毎のCMMレポートをお渡しします。寸法不良が発生した場合は、無償で再加工または交換いたします。
Q: 納期はどのくらいですか？ A: 試作品は7日、1,000個までの量産ロットは12日です。急ぎのご注文の場合は、ロットを分割して初回50個を5日で出荷することも可能です。正確な納期は見積書でご確認いただけます。
Q: 材料証明書は発行できますか？ A: はい。原材料のミルシート、熱処理レポート、必要に応じてRoHS/REACH宣言書を提供いたします。すべての書類は英語で、出荷品に同梱されます。
PDFまたはSTEPファイルを sc@bquq.com までメールでお送りください。12時間以内に正式な見積書をご返信いたします。見積書には単価、型費（該当する場合）、納期、配送オプションが含まれます。
より迅速な回答が必要ですか？ +86 13713157787 までWhatsAppでご連絡ください。図面の写真をお送りいただければ、1時間以内に実現可能性を確認してご返答いたします。
精密加工は、ここでは単なるスローガンではありません。东莞の当社工場における20年にわたる習慣です。図面をお送りいただければ、それが鋼材において何を意味するかをお見せします。

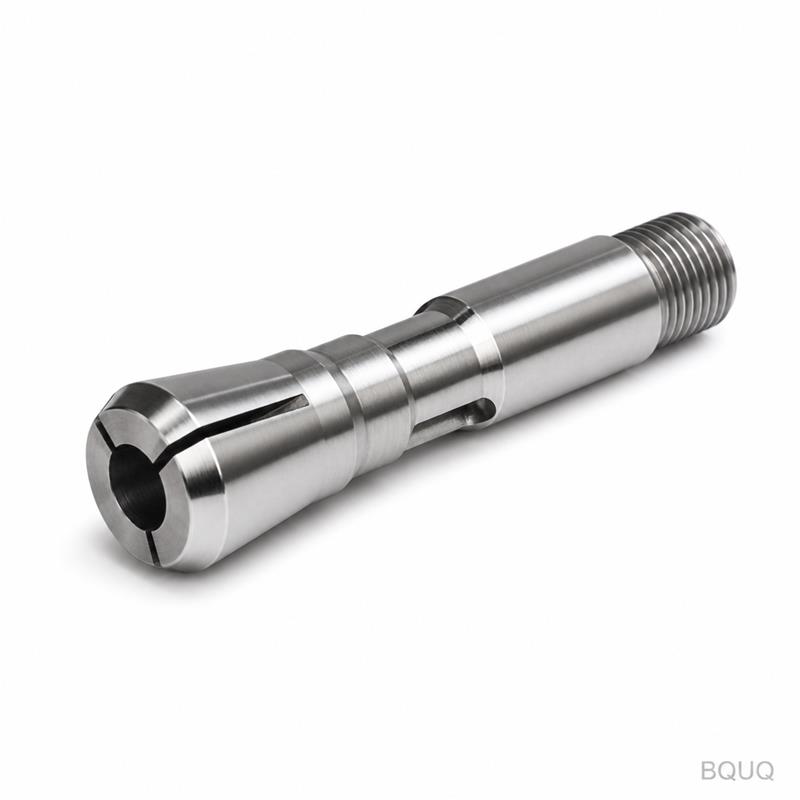

別の部品をお探しですか？同じ東莞工場でカスタムCNC加工 自動旋盤36型 外ねじ ロングコレットも加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
