はじめにお客様の図面が部品を定義し、当社の機械がその後のすべてを加工します。当社はこの自動旋盤用角穴コレットセットを、カタログ在庫品ではなく、お客様の図面通りに正確に加工します。すべてのコレットは、出荷前に穴形状、同心度、硬度が検証され、東莞の工場から出荷されます。概要: 穴およびテーパー公差 ±0.005 mm。カスタムサイズのリードタイムは10〜15営業日。最小ロットなし—1個でも100個でも

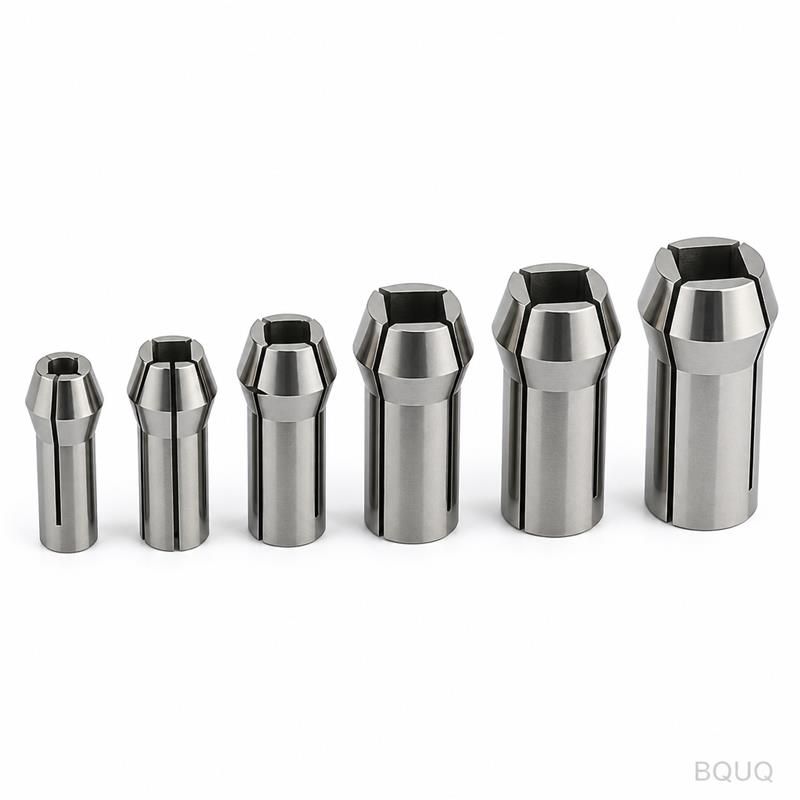

お客様の図面が部品を定義し、当社の機械がその後のすべてを加工します。当社はこの自動旋盤用角穴コレットセットを、カタログ在庫品ではなく、お客様の図面通りに正確に加工します。すべてのコレットは、出荷前に穴形状、同心度、硬度が検証され、東莞の工場から出荷されます。
概要: 穴およびテーパー公差 ±0.005 mm。カスタムサイズのリードタイムは10〜15営業日。最小ロットなし—1個でも100個でもご注文いただけます。材質オプションは65Mn、GCr15、20CrMnTiから選択可能です。
| 項目 | 値 |
|---|---|
| サイズ範囲 | 穴径 15 mm〜52 mm |
| 穴形状 | 角穴（お客様図面による） |
| 材質 | 65Mnばね鋼、GCr15軸受鋼、20CrMnTi浸炭鋼 |
| 硬度 | 45-55 HRC（芯部）、58-62 HRC（肌部、指定時） |
| 公差 | 穴 ±0.005 mm、テーパー角度 ±0.01 mm |
| 同心度 | ≤0.008 mm TIR |
| 表面粗さ | 穴 Ra 0.4 μm、外径テーパー Ra 0.8 μm |
| 工程 | CNC旋削、内面研削、ワイヤーカット角穴、熱処理 |
| 検査 | 100%寸法検査、バッチ毎のCMMレポート |
| ロットサイズ | 1〜5,000個 |
| リードタイム | カスタム10〜15日、標準サイズ5日 |
| 認証 | 材料証明書、熱処理曲線、検査レポート |
1. 抜き取り検査ではなく、バッチトレーサビリティによる品質保証。 各コレットには固有のバッチ番号が付与されます。当社は原材料のヒートナンバー、熱処理炉の記録、最終検査データを24ヶ月間保管します。生産ラインで問題が発生した場合、該当する溶解ロットと工程ステップまで正確に追跡できます。推測は一切不要です。
2. バッチ毎の検査レポートを無料で提供。 すべての注文には寸法レポートが同梱されます。穴幅、角部のコーナーR、テーパー角度、硬度を各製品について測定します。部品が到着する前にデータをお受け取りいただけます。入荷時の品質検査で想定外の事態は発生しません。
3. CNC加工、プレス加工、ばね、放熱板を単一工場で一貫対応。 コレットセットにスプリングリテーナー、プレス加工ワッシャー、スピンドル駆動用の放熱板が必要になる場合があります。当社はこれらすべてを同一工場内で製造します。発注書1枚、出荷日1日、品質基準1つ。サードパーティとの調整の手間は一切ありません。
角穴コレットは丸棒用ではありません。自動旋盤やCNC旋削センターで角材、六角材、異形材を把持するために使用します。代表的な用途：
また、完全なアセンブリが必要な場合には、適合するコレットチャック本体も製造いたします。スピンドルノーズ図面をお送りいただければ、テーパーを合わせます。
別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック 自動旋盤46型 丸棒材対応も加工しています。
Q: 本当に最小ロットはないのですか？ A: その通りです。試作検証用に1個から加工いたします。量産価格は10個から適用されます。当社のCNC段取りコストは固定のため、小ロットでも経済的です。15mm角穴コレットの場合、1個の価格は100個時の約1.5倍となります。
Q: 公差と品質はどのように保証されていますか？ A: テーパーと穴は同一セットアップで研削し、同心度を確保しています。各コレットは分解能0.001mmのCMMで測定されます。検査レポートには、すべての重要寸法の実測値が記載されます。規格から外れた値がある場合、その部品は出荷されず廃棄されます。
Q: カスタムセットのリードタイムはどのくらいですか？ A: 標準サイズ（15、20、25、32、42、52mm）は5日で出荷いたします。カスタム穴形状や特殊材質は10〜15日かかります。特定の硬度範囲が必要な場合、熱処理にさらに3日追加されます。図面をお送りいただければ、正確な納期をご提示いたします。
Q: 材料証明書は提供されますか？ A: はい。原材料のミルシート、熱処理曲線、硬度試験結果を提供いたします。GCr15の場合、球状化焼鈍レポートを含めます。20CrMnTiの場合、有効硬化層深さの測定値を含めます。すべての書類は英語で作成されます。
海外サプライヤーからの基本的な質問への回答待ちで時間を無駄にしないでください。コレット図面をお送りいただければ、12時間以内に正式な見積もりをご提示いたします。価格、納期、および潜在的な製造上の問題に関する技術レビューをご返信いたします。
PDFまたはSTEPファイルを sc@bquq.com までメールでお送りいただくか、WhatsApp +86 13713157787 までご連絡ください。当社は中国・東莞に拠点を置き、1営業日以内にご返答いたします。精密加工が当社の唯一の事業です。お客様の図面がすべての始まりです。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
