はじめにお客様の図面が部品を定義します。当社はその形状に正確に製作します。すべてのERコレットチャックおよび工具セット構成部品は、指定された公差に合わせて機械加工、熱処理、研削加工を施します。出荷前には、各ユニットの振れ、テーパ角度、硬度を100%検査します。当社は推測で出荷することはありません。概要: 重要径部の公差 ±0.005 mm、テーパ座面の表面粗さ Ra 0.4 µm、図面承認後15〜

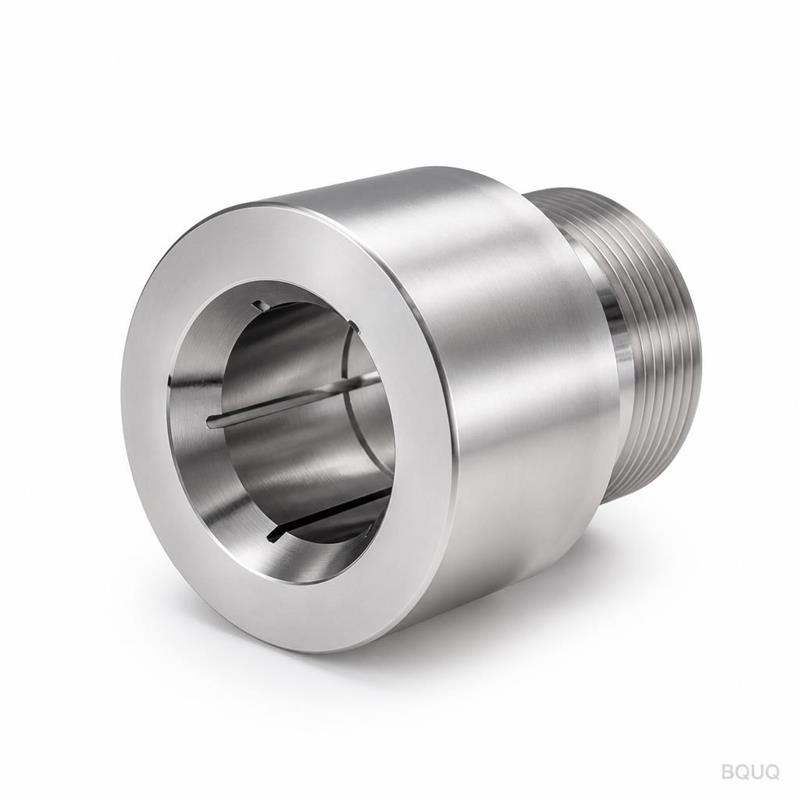

お客様の図面が部品を定義します。当社はその形状に正確に製作します。すべてのERコレットチャックおよび工具セット構成部品は、指定された公差に合わせて機械加工、熱処理、研削加工を施します。出荷前には、各ユニットの振れ、テーパ角度、硬度を100%検査します。当社は推測で出荷することはありません。
概要: 重要径部の公差 ±0.005 mm、テーパ座面の表面粗さ Ra 0.4 µm、図面承認後15〜20営業日で納品、最小発注数量なし。
| 項目 | 値 | 備考 |
|---|---|---|
| 材質オプション | 20CrMnTi、40Cr、9Cr18、65Mn | 用途に応じて浸炭焼入れまたは全体焼入れ |
| 硬度 | 58–62 HRC（肌）、40–45 HRC（芯） | コレットチャック本体およびナット用 |
| 加工プロセス | CNC旋削、5軸フライス加工、内径/外径研削 | テーパ精度確保のため熱処理後に研削 |
| テーパ精度 | AT3以上 | ER11–ER40コレット座用 |
| 振れ（TIR） | 先端部 ≤0.005 mm、100 mm位置 ≤0.010 mm | 精密テストバーで測定 |
| 表面粗さ | テーパ部 Ra 0.4 µm、シャンク部 Ra 0.8 µm | 研削・ラップ仕上げ |
| ねじタイプ | メートル細目ねじ（M12×1.5〜M60×2.0）または特注 | 引き込み式または押し出し式作動用 |
| コーティング | TiN、TiAlN、黒染め、またはなし | 図面指示に応じてオプション |
| ロットサイズ | 1個〜5000個 | 最小発注数量なし、同一工程管理 |
| 検査 | CMM、硬度計、振れ測定器 | ロットごとにレポート提出、写真付き |
| 納期 | 標準キットは15〜20日 | 既存工具の場合は短縮可能 |
当社は全工程を単一工場内で完結しています：CNC旋削、フライス加工、熱処理、研削、そして工具セット（コレットチャック本体、コレット、ナット、レンチ）の最終組立まで。外注工程なし、隠れたばらつきなし。
1. ロットトレーサビリティのある品質。 各溶解番号と材料ロットを記録しています。部品を鋼材コイルまで遡ってトレースする必要がある場合、それが可能です。記録は5年間保管します。航空宇宙または医療分野のバイヤーにとって、これは必須条件です。
2. ロットごとの検査レポート。 サンプルだけでなく、すべてのロットに対して寸法レポートを提出します。テーパ角度、振れ、硬度、ねじピッチを測定します。寸法不良がある場合は、スピンドルに取り付けた後ではなく、出荷前に通知します。
3. CNC加工＋プレス＋スプリング＋ヒートシンクを一つの工場で。 コレットチャックキットにばね座金、プレス製リテーナプレート、または高速用途のヒートシンクが必要な場合もあります。当社はそれらすべてを同一工場内で製作します。ベンダー削減、物流遅延削減、責任窓口は一元化。
カスタムCNCコレットチャックは棚卸し品ではありません。標準ERチャックでは対応できない機械に使用されます。
切削加工を行っており、現在のホルダーに振動、ドリフト、不均一な摩耗が発生している場合は、図面をお送りください。当社が形状を修正します。
Q: 最小発注数量（MOQ）は？ A: 最小発注数量はありません。1個の試作品から5000個の量産まで対応します。単価は数量に応じて下がりますが、初品も最終品と同じ検査を受けます。
Q: 公差と品質はどのように保証していますか？ A: テーパは熱処理後（前ではありません）に研削します。すべての部品をCMMと校正済み振れ測定器で測定します。検査レポートは出荷品に同梱されます。不良部品が見つかった場合は、送料を含め無償で交換します。
Q: カスタムERコレットチャックキットの納期は？ A: 標準キット（ER20–ER32）は15日で出荷します。特殊ねじやコーティングを伴う複雑な設計は20日かかります。リピート注文用の工具はファイルに保管されているため、再注文はより迅速です。
Q: 材料証明書と熱処理レポートは提供してもらえますか？ A: はい。原材料のミルシートと各ロットの硬度レポートを提供します。第三者検査（SGS、BV）もお客様の費用負担で対応可能です。
PDFまたはSTEPファイルをお送りください。12時間以内に確定見積もりを返信します—レンジではなく、具体的な数字です。ご希望の数量、材質、重要な公差指示を含めてください。当社が達成可能な公差と不可能な公差を明確にお伝えします。
メール: sc@bquq.com WhatsApp: +86 13713157787
精密加工、中国製、最小発注数量なし。お客様のカスタムCNCコレットチャックキットを、出荷前に検証します。
別の部品をお探しですか？同じ東莞工場でカスタムCNC加工ER16スプリングコレットチャック | 精密加工も加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
