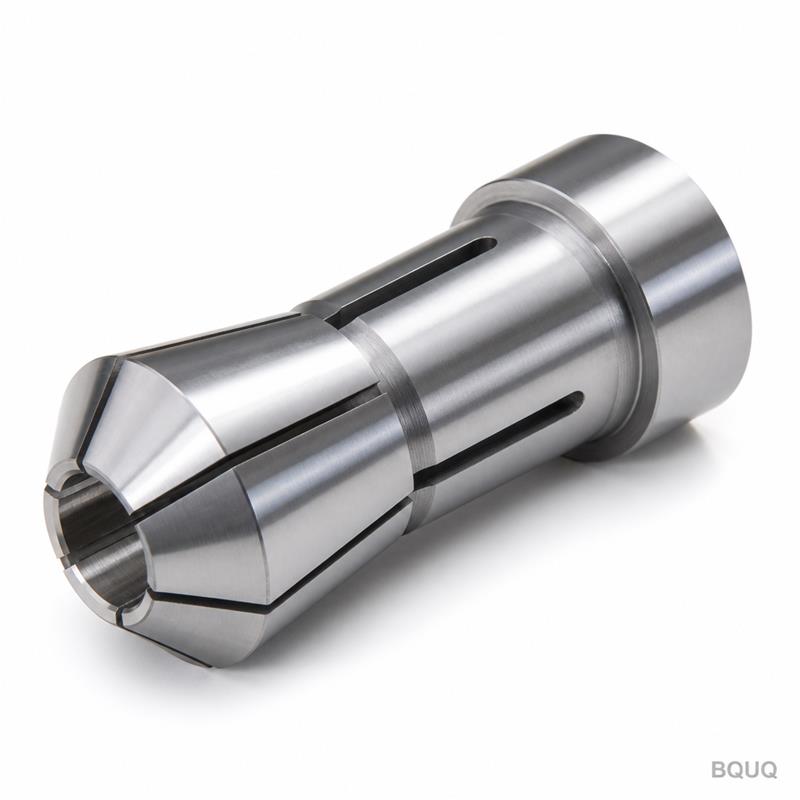

このチャックの特長: 0.005mm TIR振れ、58 HRC、納期15日 本製品は、同心度を妥協できない量産旋削・研削加工向けに設計されたCNC加工自動旋盤用シンクロナイズドコレットチャックです。シンクロナイズドコレット機構により全セグメントが均等に閉じ、丸棒材や前加工済み部品を総合振れ(TIR)0.005mm以下で確実に保持します。部品の変形を伴わない再現性のあるクランプ力を実現し、ボディと
本製品は、同心度を妥協できない量産旋削・研削加工向けに設計されたCNC加工自動旋盤用シンクロナイズドコレットチャックです。シンクロナイズドコレット機構により全セグメントが均等に閉じ、丸棒材や前加工済み部品を総合振れ(TIR)0.005mm以下で確実に保持します。部品の変形を伴わない再現性のあるクランプ力を実現し、ボディとコレットシートを同一クランプ工程で加工するため、複数ベンダー組立品で発生する累積公差を回避します。図面承認から出荷までの標準納期は15営業日で、標準サイズは最小注文数量なしです。
東莞工場での精密加工により、すべてのチャックボディは42CrMo鋼を素材とし、58-60 HRCに熱処理後、テーパー面と把持面をRa 0.4µmの表面仕上げに研削加工しています。この組み合わせにより、市販の輸入チャックでは実現できない工具寿命と部品の安定性を提供します。
標準的なコレットチャックは単一のテーパーウェッジに依存しており、コレットが摩耗したりドローバーが不均一に引っ張られるとワークがずれる可能性があります。シンクロナイズド設計では、リングギアと3つまたは6つのスロット付きセグメントを使用し、これらが同一速度・同一距離で半径方向に移動します。各セグメントは作動スリーブの1回転あたり同じ量だけ移動するため、把持力ベクトルは常に主軸軸線上に完全に中心合わせされます。

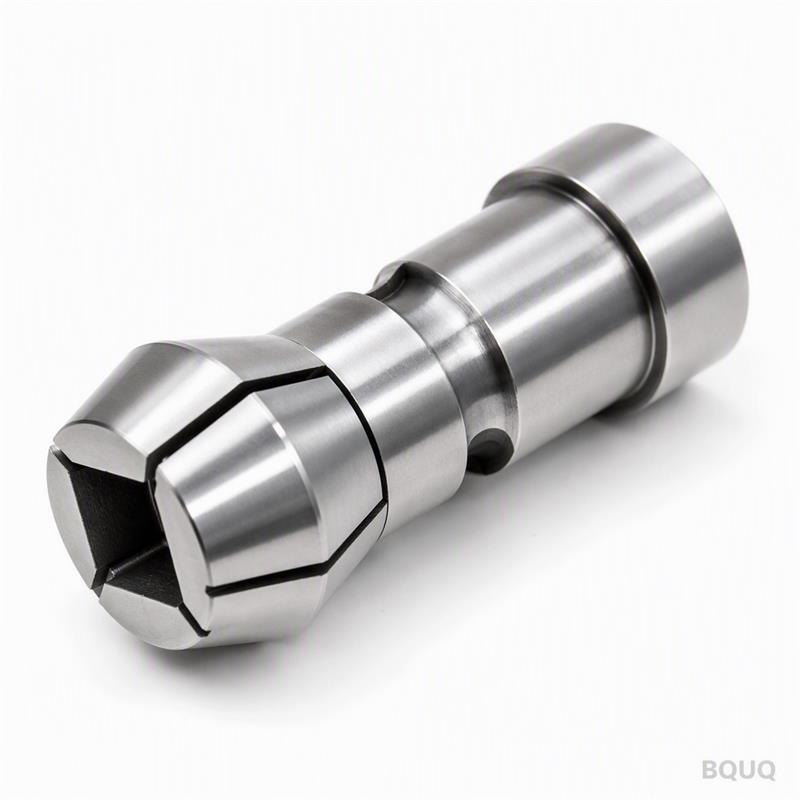

これは、薄肉部品の加工や六角材・角材の保持時に重要です。不均一なクランプはびびり痕や真円度不良を引き起こします。当社のシンクロナイズド機構は、直径25mmの棒材で真円度0.003mm以内を維持し、梱包前にマーポスゲージで検証しています。コレットシート角度はDIN 6499標準の16度ですが、お客様の主軸ノーズや既存のドローチューブに合わせてノーズ形状をカスタマイズできます。
当社は鋼材グレードを妥協しません。チャックボディは42CrMo(AISI 4140)を焼入れ・焼戻ししてベース部を28-32 HRCとし、把持部は高周波焼入れで58-60 HRCにしています。この二重硬度により、耐衝撃性に優れた強靭なボディと耐摩耗性の高い把持面を両立しています。コレット自体は65Mnばね鋼製で、45-50 HRCに硬化後、スロットをレーザー切断しバリ取りを行うことで、ワークへのバリ転写を防止します。
腐食環境やステンレス鋼ワークの加工には、テーパー精度に影響しない無電解ニッケルめっき(厚さ0.02mm)をボディ全体に施すオプションも用意しています。当社には完全な社内熱処理ラインがあり、焼入れ・焼戻しサイクルはタイムスタンプ付きで記録されます—工程を省略する可能性のある第三者に外注することはありません。外径とテーパーの表面仕上げはRa 0.4µm、バックプレート取付面はRa 0.2µmにラップ仕上げされています。
全ユニットは3段階の検査を受けます。まず、サインバーとダイヤルインジケータでテーパー角を測定—テーパー全長にわたり±0.002mm以内である必要があります。次に、テスト主軸にチャックを組み付け、直径25mmの研削テストバーを使用してノーズ部のTIRを測定し、0.005mmを超えるものはすべて不合格とします。3番目に、40 barの油圧作動圧力でロードセルにより引き込み力を測定し、指定されたクランプ力(25mmコレットで通常15-20 kN)と一致することを確認します。
また、ピンゲージでコレットスロット幅をチェックし、力が加わった際にスロットが完全に閉じて永久変形を起こさないことを確認します。各チャックには、振れ値、硬度試験結果、最終ゲージ読み取り値の写真を含む署名入り検査レポートが同梱されます。完全な材料証明書(EN 10204 3.1)が必要な場合も、追加費用なしで提供可能です。
| 項目 | 値/範囲 |
|---|---|
| コレットタイプ | DIN 6499 ER16 / ER20 / ER25 / ER32 / ER40 |
| ボディ材質 | 42CrMo (AISI 4140)、高周波焼入れ |
| コレット材質 | 65Mnばね鋼、45-50 HRC |
| ボディ硬度 | 58-60 HRC(把持部) |
| 振れTIR(ノーズ部) | ≤ 0.005mm (0.0002") |
| 同心度繰り返し精度 | ≤ 0.003mm(20回のクランプサイクル) |
| 表面仕上げ(テーパーおよび外径) | Ra 0.4µm |
| 把持範囲(ER32) | 2.0 – 20.0mm |
| 最大作動圧力 | 60 bar |
| 納期(標準サイズ) | 15営業日 |
| 最小注文数量 | 標準サイズはなし(カスタム: 5個) |
カスタム主軸ノーズ取付(A2-4、A2-5、ねじ込み式ノーズなど)の場合は、バックプレートを調整し、既存のドローチューブねじに合わせることができます。チャックボディは6000 RPMでG2.5にバランス調整されており、ほとんどのCNC旋盤および自動旋盤用途に適しています。特殊材料を加工される場合は、CNC切削工具選定ガイドをご参照いただき、このチャックに適した工具と組み合わせてください。
標準ERコレットサイズ(ER16-ER40)は最小注文数量なし。カスタム主軸ノーズまたは非標準ボアの場合は5個から対応します。
はい、お客様の旋盤の主軸ノーズとアクチュエータロッドに合わせてバックプレートとドローチューブねじを加工します。ねじピッチ公差は±0.02mmです。
マーポスゲージと研削テストバーを使用します。署名入り検査レポートが全出荷品に同梱され、TIR 0.005mmを超えるものはすべて不合格とします。
標準サイズの再注文は10営業日で出荷します。初回のカスタム注文は図面承認を含めて15営業日です。
いわゆるコレットチャックサプライヤーの多くは、鋳造ボディと市販のコレットを購入し、機械加工なしで組み立てるだけです。当社の工場では、CNC旋削、フライス加工、熱処理、研削、組立までの全工程を同一工場内で行います。つまり、テーパー角、スロット形状、熱処理曲線をすべて自社で管理しています。硬度やスロット幅が異なる可能性のある第三者のコレットに依存することはありません。
この垂直統合により納期も短縮されます。チャック生産専用の5軸研削センター2台を含む40台のCNC機械を保有しています。図面をお持ちの場合は、当社のエンジニアが製造可能性を検討し、24時間以内にDFMレポートをお送りします。ばねやヒートシンクも社内で製造しているため、他の精密部品のベンダーリストも一元化できます。公差の基本については、CNC加工公差ガイドで当社の数値管理方法をご確認いただけます。
各チャックは防錆紙で個別に包装され、フォームライニング入り木箱に収められ、乾燥剤袋とともに密封されます。10個以上の注文には、衝撃吸収ベース付きの合板クレートを使用します。発送はDHL、FedEx、または海上輸送(FOB深セン)で対応しています。標準輸出梱包には、検査レポート、材料証明書(ご要望の場合)、PO番号付きの部品番号ラベルが含まれます。
過去8年間、ドイツ、米国、日本のエンジニアリング企業に出荷しており、寸法不良による返品率は0.5%未満です。万一、受入検査で不合格となったユニットがある場合は、7日以内に交換し、送料も当社が負担します。これは宣伝文句ではなく、当社の保証です。
必要なCNC加工自動旋盤用シンクロナイズドコレットチャックの2D図面または3Dモデル(STEP、IGES、PDF)をお送りください。12時間以内に、単価、工具費(該当する場合)、納期を含む正式見積もりをご返答いたします。標準ERサイズの場合は、図面なしで在庫材から即時見積もりが可能です。当社は中国製の精密加工ソースですが、地元サプライヤーのように迅速に、英語で明確な技術コミュニケーションで対応します。
図面をsc@bquq.comまでメールするか、WhatsApp +86 13713157787 までご連絡ください。標準サイズは最小注文数量なし、カスタム機能については24時間以内にDFMコメントをお送りします。シンクロナイズドコレットチャックのあるべき姿をぜひ実感してください。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
