はじめにお客様の図面が部品を定義します。当社はその図面に基づいてコレットチャックを製作し、すべての重要寸法を検証し、検査報告書に署名が完了した後にのみ出荷いたします。貴社の受入検査で想定外の事態は発生しません。概要: 穴径とテーパの公差 ±0.005 mm。カスタムサイズのリードタイムは15営業日。最小注文数量なし——1個でも1,000個でもご注文いただけます。仕様項目値材質オプション20CrMn
お客様の図面が部品を定義します。当社はその図面に基づいてコレットチャックを製作し、すべての重要寸法を検証し、検査報告書に署名が完了した後にのみ出荷いたします。貴社の受入検査で想定外の事態は発生しません。
概要: 穴径とテーパの公差 ±0.005 mm。カスタムサイズのリードタイムは15営業日。最小注文数量なし——1個でも1,000個でもご注文いただけます。
| 項目 | 値 |
|---|---|
| 材質オプション | 20CrMnTi（浸炭焼入れ）、9Cr18（ステンレス）、40CrMo（肌焼入れ） |
| 硬度 | 58–62 HRC、硬化層深さ0.8–1.2 mm、または芯部45–50 HRC |
| 加工プロセス | CNC旋削、内面研削、ワイヤーカット溝加工、ラッピング |
| 穴径公差 | H6（+0.013 / 0）46型テーパ用 |
| テーパ精度 | ISO 15488準拠 AT3、振れ ≤ 0.003 mm |
| 表面仕上げ | 把持面ミラーポリッシュ Ra 0.2 µm、テーパ面 Ra 0.4 µm |
| スロット | 3スロットまたは6スロット、幅 ±0.02 mm、バリなしエッジ |
| ロットサイズ | 1〜5,000個、同一のプロセス管理 |
| 検査 | 重要寸法100%検査、ロットごとにCMMレポート発行 |
| リードタイム | カスタム15日、標準サイズ7日 |
ロットトレーサビリティ品質。 すべてのコレットチャックには固有のヒートナンバーとバッチカードが付与されます。このカードは原材料から最終ラッピングまで部品に追従します。材料証明書や熱処理曲線のトレースが必要な場合、数分で取得可能です。孤児部品は発生しません。
ロットごとの検査報告書。 合否のみの記載ではなく、実測値による寸法報告書をお届けします。穴径、テーパ角度、振れ、スロット幅——すべて明記されます。報告書はQC責任者が署名し、部品と同梱で出荷されます。データがすでに揃っているため、貴社の受入検査時間が短縮されます。
CNC加工＋プレス＋スプリング＋ヒートシンクを一貫生産。 コレットチャックは単体で機能するものではありません。スプリング、プレス加工のリテーナ、ヒートシンクとともにアセンブリに組み込まれます。当社は4点すべてを製造します。発注書1枚、出荷日1日、責任者1社。3社のサプライヤー間での調整の手間は一切ありません。

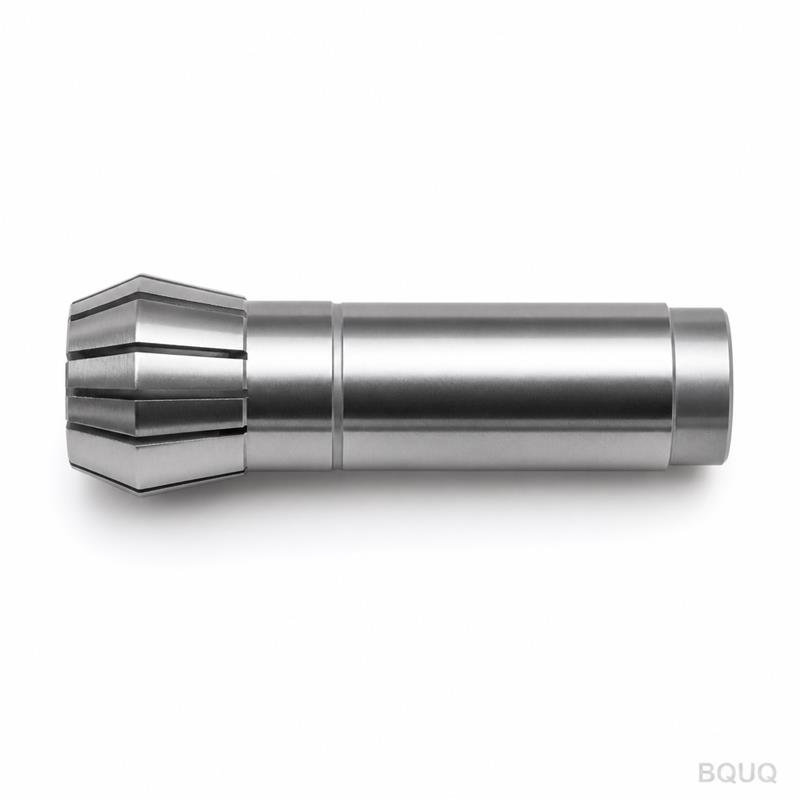

ミラーポリッシュ仕上げの46型コレットチャックは、スイス型自動旋盤および自動旋盤加工の標準仕様です。直径1 mm〜46 mmの棒材を把持します。
最小注文数量は？ ゼロです。試作品として1個、量産として1,000個まで対応します。単価は数量に応じて下がりますが、品質プロセスは同一です。
公差と品質はどのように保証されますか？ テーパと穴径を同一セットアップで研削し、同心度誤差を排除します。各部品は分解能0.001 mmのCMMで測定されます。検査報告書はすべての出荷に同梱されます。規格外の部品が発生した場合は、送料を含め無償で交換いたします。
リードタイムはどのくらいですか？ カスタムコレットチャックは15営業日で出荷されます。標準サイズは7日です。緊急の故障対応として、小額の追加料金で72時間での単品急送も可能です。ご注文前に正確な納期をお知らせいたします。
材料証明書は提供されますか？ はい。すべてのロットに原材料のミルシートと硬度値を示す熱処理報告書が付属します。9Cr18ステンレスの場合は、要求に応じて不動態化処理証明書も提供いたします。
PDFまたはSTEPファイルをお送りください。公差を確認し、材質を確定し、12時間以内に正式な見積もりをご提示いたします。曖昧な見積もりや隠れた工具費は一切ありません。
メール: sc@bquq.com WhatsApp: +86 13713157787
中国製の精密加工、最小注文数量なし、12時間での見積対応。お客様の図面がすべての出発点です。ぜひご相談ください。
別の部品をお探しですか？同じ東莞工場でカスタムCNC加工 自動旋盤46型 六角穴延長コレットも加工しています。
| パラメータ | 能力 |
|---|---|
| 材料 | AL6061/7075、SUS303/304/316、45#鋼、T2銅、H59真鍮、POM、PEEK、ナイロン |
| 公差 | ±0.005mm標準、±0.003mmは要望に応じて |
| 機械 | 3/4/5軸CNC、旋削・フライス複合、スイス型自動旋盤 |
| 表面処理 | 陽極酸化、ニッケル、亜鉛、不動態化、サンドブラスト、研磨 |
| サイズ範囲 | 最大400 x 300 x 200 mm |
| 試作 | 72時間、サンプルに最小注文数量なし |
| 検査 | バッチごとに完全なレポート、CMMデータは要望に応じて |
