これは52型丸穴延長コレットであり、お客様の図面どおりに加工いたします。当社は既製品の代替品を販売しておりません。すべてのユニットは東莞工場で切削、熱処理、研削を行い、同心度と穴径公差を出荷前に検証いたします。図面に±0.005 mmと記載があれば、そのとおりにお届けします。
概要: 穴径およびテーパ公差±0.005 mm、表面粗さRa 0.4 µm、納期7〜10営業日、最小発注数量なし。試作1個でも5,000個でも、同じ工程管理で対応します。
| 項目 | 仕様値 |
|---|---|
| 材質オプション | 20CrMnTi、40Cr、9Cr18、またはご指定材質 |
| 硬度 | 58–62 HRC（浸炭）、48–52 HRC（焼入れ） |
| 穴タイプ | 丸穴、延長タイプ |
| コレットサイズ | 52型（52 mm主軸端対応） |
| 穴公差 | H7標準、またはご要望に応じて±0.005 mm |
| テーパ角度 | 図面に応じて16°または30° |
| 同心度 | 先端で≤0.005 mm TIR |
| 表面粗さ | 穴およびテーパでRa 0.4 µm |
| 加工工程 | CNC旋削、内面研削、ワイヤーカット溝加工 |
| 熱処理 | 真空浸炭または高周波焼入れ |
| 検査 | 100%寸法検査、ロットごとにCMMレポート |
| 納期 | 標準ロットで7〜10営業日 |
| 最小発注数量 | なし（1個から対応） |
| 原産国 | 中国製、東莞工場 |
1. ロットトレーサビリティ品質。 各溶解ロットに固有コードを付与しています。材料証明書、熱処理パラメータ、最終研削データを記録します。スピンドル内で部品が故障した場合、正確な炉サイクルまで追跡できます。推測は一切不要です。
2. ロットごとの検査レポート。 お客様から依頼される必要はありません。すべての出荷に、穴内径、テーパ角度、同心度の実測値を記載した寸法レポートを同梱します。重要ロットにはCMMレポートと材料証明書も追加します。これは標準サービスであり、有償オプションではありません。
3. CNC加工＋プレス＋スプリング＋放熱板を一貫生産。 コレットチャックは単独部品ではありません。組立品にプレス製リテーナ、スプリングプッシャー、駆動部用放熱板が必要な場合も、すべて同一工場内で製造します。ベンダー削減、引き渡し削減、公差累積削減につながります。図面パッケージを1つ送っていただければ、残りは当社が調整します。
この52型延長コレットは、52 mm主軸端を備えたCNC旋盤およびスイス型自動旋盤用です。延長部がワークの奥深くまで到達するため、長尺棒材や凹形状部品を剛性を損なうことなく把持できます。
丸穴設計は中実丸棒材に対応します。六角、角形、またはカスタム形状が必要な場合は、図面をご送付いただければワイヤーカットで穴形状を合わせます。
Q: 最小発注数量は？ A: 最小発注数量はありません。試作は1個から、量産は5,000個以上まで対応します。52型コレットは標準工具を使用するため、小ロットでも段取り費用はかかりません。
Q: 公差と品質はどのように保証していますか？ A: CNC内面研削盤で穴とテーパを研削し、全数品を穴ゲージとテーパリングで検査します。同心度は精密マンドレルで検証します。検査レポートは出荷時に同梱されます。規格外の部品は無償で交換いたします。
Q: 納期はどのくらいですか？ A: 標準材質・標準熱処理で7〜10営業日です。3日での急ぎ対応が必要な場合は、材料在庫状況によりますが、20%の割増料金で対応可能です。
Q: 材料証明書と熱処理レポートは提供いただけますか？ A: はい。原材料のミルシートと、硬度値および硬化層深さを記載した熱処理レポートを提供します。これらは全ロットに標準で同梱され、追加料金はかかりません。
PDFまたはSTEPファイルを sc@bquq.com までメール、またはWhatsApp +86 13713157787 までご送信ください。12時間以内に、価格、納期、重要公差のレビューを含む正式見積もりをご返信いたします。最小発注数量なし、義務もありません。コレット設計についてセカンドオピニオンをご希望の場合、当社エンジニアがより安価またはより迅速に製造できる方法があれば率直にお伝えします。それが、東莞で20年間続けてきた精密製造のやり方です。

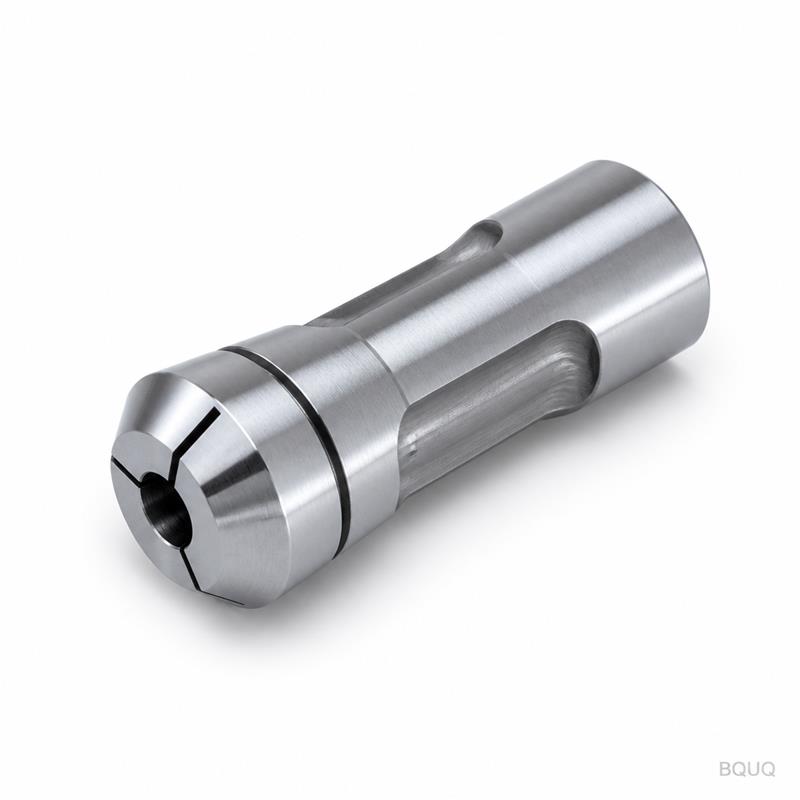

別の部品をお探しですか？同じ東莞工場でカスタムCNCコレットチャック オートラス用 丸穴15型 精密加工 中国製も加工しています。
