25〜700シリーズの対象範囲とその重要性 これは、サイズ25から700までの自動旋盤用コレットの完全なコレクションであり、スイス型およびCNC自動旋盤で遭遇するすべての標準スピンドルボアをカバーしています。これらのコレットは、焼入れ合金鋼から機械加工され、掴み径の公差±0.005mm、最大振れ0.005mm TIRに研磨されています。つまり、バー材は最初のパスで完全にセンターに配置され、再加

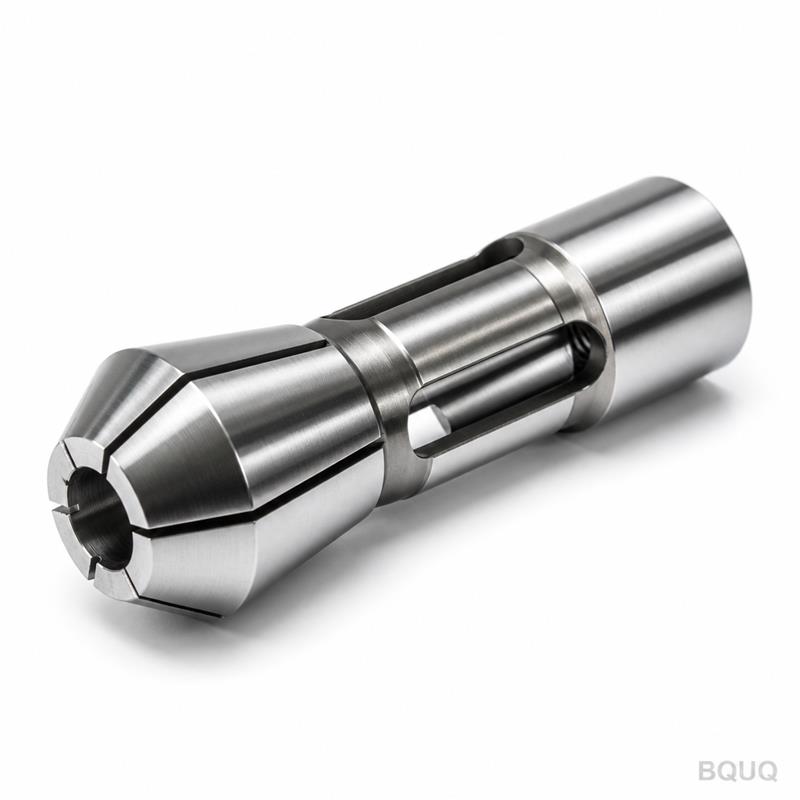

これは、サイズ25から700までの自動旋盤用コレットの完全なコレクションであり、スイス型およびCNC自動旋盤で遭遇するすべての標準スピンドルボアをカバーしています。これらのコレットは、焼入れ合金鋼から機械加工され、掴み径の公差±0.005mm、最大振れ0.005mm TIRに研磨されています。つまり、バー材は最初のパスで完全にセンターに配置され、再加工、スクラップ、びびり痕が発生しません。このシリーズの全サイズの標準納期は10営業日で、25、42、65、100サイズはブランク材を在庫しています。
このシリーズは連続生産用に設計されています。掴み面の硬度はHRC 58〜62に保持され、303ステンレスや17-4PHなどの研磨性材料を加工する際の摩耗を低減するために、ボアに窒化処理を施しています。全範囲にわたって一貫したクランプ力を得られるため、工具寿命の延長と、旋削部品の表面仕上げの向上に直接つながります。精密加工オペレーションにとって、これは贅沢品ではなく、±0.01mmを維持できるか、それとも公差を追いかけ続けるかの違いです。
振れは精度を損ないます。当社は組立段階ではなく、研削段階でこの問題に取り組みます。このCnc Machined Auto Lathe Full Series 25 To 700 Collet Collectionのすべてのコレットは、50個ごとに再ツルーイングされるダイヤモンドドレッサーを備えた固定センタレス研削盤を使用して、単一セットアップで研削されます。その結果、最終部品を測定する前に、掴み径とテーパーシートは0.003mm以内で同心になります。
スロットは熱処理後ではなく、熱処理後にワイヤーEDMで切断されます。これにより、焼入れ中の変形を防ぎます。25〜200サイズには6スロット、300〜700サイズには8スロットを切削し、応力点のない均一な半径方向の収縮を実現します。コレットをバー材に閉じると、力が円周全体に均等に分散されるため、真円度不良の原因となる「三葉効果」が発生しません。これは各バッチでタリロンド測定機を使用して検証され、レポートは同梱されます。
ボディには8620浸炭鋼、コレットフィンガーには6150ばね鋼を使用しています。ボディは浸炭深さ0.8mmに浸炭処理され、HRC 60-62に焼入れされています。フィンガーはHRC 52-56に焼入れ・焼戻しされ、割れずに何百万回ものサイクルに耐えるスプリングバックを実現します。この組み合わせは偶然ではなく、ヨーロッパの高級スピンドル工具で使用されているものと同じ冶金技術ですが、東莞で低コストで製造しています。
掴み面には、300以上のサイズにチタン窒化物コーティングを施しています。このコーティングは摩擦係数を0.4に低減し、予め研磨されたバー材をクランプする際の焼き付きを防ぎます。コーティングされていないコレットを高送り加工機で使用すると、1週間以内に材料にピックアップマークが発生します。当社のTiNコーティングを使用すれば、これらのマークは発生しません。コーティング厚は2〜3ミクロンで、10個ごとにフィッシャースコープでテストしています。
当社は、完全な寸法レポートなしにコレットを1個も出荷しません。各コレットは、ボア径、テーパー角、振れ、硬度が測定されます。テーパー角は分度器ではなく、サインバーとゲージブロックでチェックされます。振れは0.001mmインジケーターを備えた精密スピンドルで測定され、最大TIRがレポートに記録されます。硬度はロックウェル硬度計でボディとフィンガーチップを別々にテストします。
レポートには、バッチ番号、機械オペレーター、検査員の署名が含まれます。どのコレットも熱処理炉と研削砥石まで追跡できます。また、5倍ルーペでエッジの欠け、バリ、研削焼けの100%目視検査も行います。焼け跡が見つかった場合、そのコレットは再加工なしでスクラップになります。これがこのCnc Machined Auto Lathe Full Series 25 To 700 Collet Collectionの基準であり、自動車および医療機器製造のお客様が新しい図面を送らずに再注文する理由です。
どのサイズがスピンドルに適合するか不明な場合は、スピンドルノーズのテーパー角と最大バー径をお送りください。当社のシリーズチャートと照合し、1時間以内に正確な部品番号をお知らせします。25シリーズは1/8インチから1インチのバーに適合し、42シリーズは1/4インチから1-5/8インチ、700シリーズは最大2-3/4インチに適合します。各サイズのメートル相当品も製造しているため、換算の必要はありません。
カスタムボア径の場合、標準の増分だけでなく、お客様の正確なバーサイズに合わせてコレットを機械加工します。12.7mmの材料を加工するが標準コレットが12.5mmの場合、公差+0.005/-0.000で12.7mmに拡大します。カスタムボアの納期は依然として10営業日で、価格は標準サイズより15%アップするだけです。これは当社の精密加工サービスの一部であり、プロセスに適合しない在庫サイズを購入することを強制しません。
各コレットは、海上輸送中の腐食を防ぐためにVCI紙で個別に包装されています。紙には油分が含まれていますが、鋼に残留物を残しません。25〜100サイズは1箱10個、300〜700サイズは1箱5個で梱包します。外装箱は二重壁でフォームインサート付きのため、輸送中にコレット同士がぶつかりません。過去5年間で12,000個以上のコレットを出荷しましたが、破損クレームは1件もありません。
ドキュメントには、材料証明書、寸法レポート、熱処理証明書が含まれます。PPAPレベル3提出が必要な場合は、それも生成できます—追加で2日かかり、部品番号あたり50ドルかかります。ヨーロッパまたは北米のお客様には、EU RoHS宣言およびREACH適合声明を提供できます。当社は商社ではなく、工場そのものです。すべてのドキュメントは当社独自の品質システムから発行されます。
価格はサイズと数量によって異なりますが、標準シリーズのおおよその価格は次のとおりです：サイズ25は100個で1個あたり8.50ドル、サイズ42は12.80ドル、サイズ100は24.50ドル、サイズ700は68.00ドル。これらの価格にはTiNコーティングと完全な検査レポートが含まれます。フルシリーズ（25から700までの各サイズ1個）を注文された場合、20%割引を提供し、保護用の木箱に入れてすべてを1箱で出荷します。
熱処理、研削、EDM、コーティングの全プロセスを社内で管理しているため、コストを低く抑えています。どのステップも外注していないため、中間マージンがありません。これは、工場と直接取引する場合の中国製製造の真の利点です。最小注文数量なしとは、試運転用に5個、生産ライン用に500個を注文できることを意味します。当社の最小注文数量はゼロです。
標準バーサイズで迅速な段取り替えと再現性が必要な場合は、これらのコレットを使用してください。油圧チャックはダンピングに優れていますが、交換に20分かかります。当社のコレットはセットスクリューまたはクイックチェンジナットで2分で交換できます。1日に10種類のバーサイズを加工するジョブショップにとって、この節約時間は油圧システムのわずかなダンピング利点よりも価値があります。
3mm未満の長くて細い部品を加工する場合は、油圧チャックの方がバーをより均等にサポートするため適しています。しかし、6mmから70mmの範囲では、当社のコレットが正しい選択です。また、テーパーに適合するコレットチャックのセットも販売しているため、ブランドを混在させる必要はありません。アプリケーションについて不明な場合は、部品とスピンドルの図面をお送りください。正しいセットアップを推奨します。当社のエンジニアは12時間以内に回答します。
最小注文数量はありません—テスト用に1個から注文でき、同じ週に出荷します。
はい、25から700までの任意のサイズで±0.005mmの公差でカスタムボアを機械加工します。価格調整は15%で、納期は同じ10日間です。
すべてのコレットは、振れについてはタリロンド、硬度についてはロックウェル硬度計で100%検査され、レポートは出荷に同梱されます。
標準サイズは10営業日、カスタムボアは12日、フルシリーズの木箱梱包は15日で出荷します。
コレットが振れの原因かどうか推測するのはやめましょう。スピンドルテーパー、バーサイズ、目標公差をお送りいただければ、12時間以内に正確な部品番号と価格を確認します。完全なCnc Machined Auto Lathe Full Series 25 To 700 Collet Collectionについては、数量割引表付きの完全な見積書をお送りします。当社は中国東莞にある20年の精密製造工場であり、出荷するすべての部品に責任を持ちます。
図面をsc@bquq.comにメールするか、WhatsAppの+86 13713157787までご連絡ください。営業日は12時間以内に返信し、検査プロセスをリアルタイムでご覧いただくためのビデオ通話も手配できます。注文前にエンジニアリングアドバイスが必要な場合は、CNC切削工具選定ガイドまたはCNC加工公差ガイドをご覧いただき、プロセスに適したコレットを選択してください。図面をお送りいただければ、確定見積を取得し、来週からより厳しい公差を維持できます。
見積には料金はかかりませんし、注文義務もありません。部品番号、価格、納期、予備検査計画を含むPDFをお受け取りいただけます。これがBQUQのやり方です—明確な数字、余計な飾りなし、そして最初のセットアップで機能する部品。
| 仕様 | 値 | |||||||||||||||
| シリーズサイズ範囲 | 25〜700（メートルおよびインチ） | |||||||||||||||
| ボディ材質 | 8620浸炭鋼 | |||||||||||||||
| フィンガー材質 | 6150ばね鋼 | |||||||||||||||
| ボディ硬度 | HRC 60-62 | |||||||||||||||
| フィンガー硬度 | HRC 52-56 | |||||||||||||||
| 掴み径公差 | ±0.005mm | |||||||||||||||
| 最大振れ（TIR） | 0.005mm | |||||||||||||||
