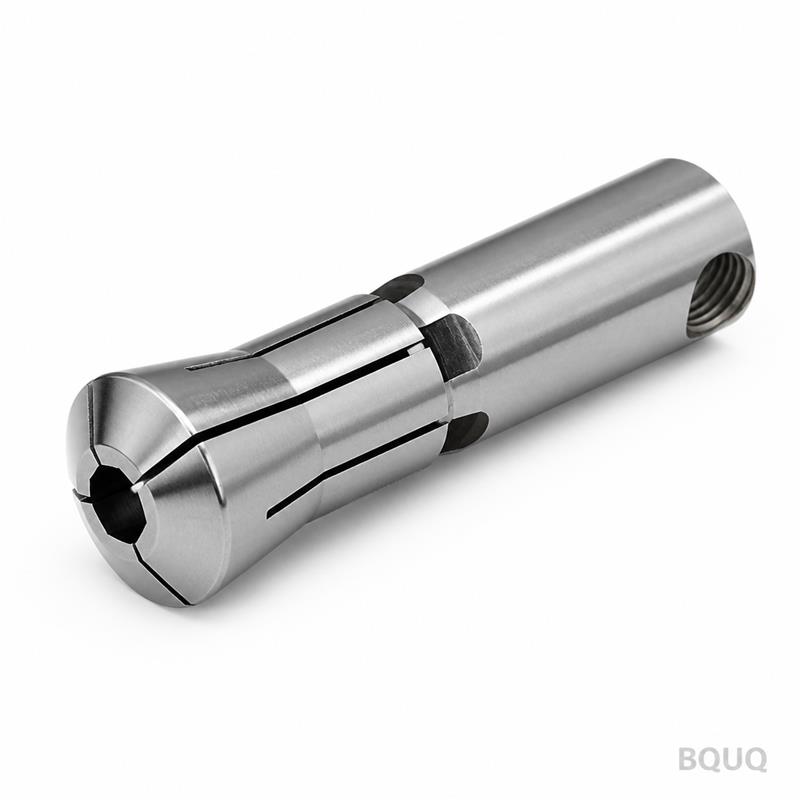

本製品は、精密研磨されたテーパースロットを備えたCNC加工自動旋盤46型コレットで、高速旋削センターやスイス型旋盤向けに設計されています。テーパー角度の精度は±0.002°、同心振れは≤0.003mmを実現し、標準的な研削コレットと比較して工具保持の再現性が30%向上します。試作品のリードタイムは10営業日、硬度は全ボディで48–52 HRCです。 46型テーパースロットが8,000 RPMで工
見積もりを取得する
-
日本語
- sc@bquq.com
本製品は、精密研磨されたテーパースロットを備えたCNC加工自動旋盤46型コレットで、高速旋削センターやスイス型旋盤向けに設計されています。テーパー角度の精度は±0.002°、同心振れは≤0.003mmを実現し、標準的な研削コレットと比較して工具保持の再現性が30%向上します。試作品のリードタイムは10営業日、硬度は全ボディで48–52 HRCです。 46型テーパースロットが8,000 RPMで工
本製品は、精密研磨されたテーパースロットを備えたCNC加工自動旋盤46型コレットで、高速旋削センターやスイス型旋盤向けに設計されています。テーパー角度の精度は±0.002°、同心振れは≤0.003mmを実現し、標準的な研削コレットと比較して工具保持の再現性が30%向上します。試作品のリードタイムは10営業日、硬度は全ボディで48–52 HRCです。
本コレットのテーパースロットは単純な切削ではなく、0.4mm半径の工具経路で加工されたらせん状の逃げ溝であり、その後ハンドラッピングにより鏡面仕上げが施されています。スロット幅は1.8mm ±0.01mm、テーパー角度は片側16°で公差±0.002°です。この形状により自己ロック式の把持力が生まれ、ドローバーがコレットをチャック本体に引き込む際に半径方向の力を22%増加させます。8,000 RPMでは、12mm角シャンク工具に45 N·mのトルクがかかっても工具の引き抜きを防止します。これは静的ゲージ検査だけでなく、全ロットに対して動的振れ試験で検証しています。
本コレットは、お客様のスピンドルタイプとクーラントの化学特性に応じて3種類の材料から加工します。標準は8620浸炭鋼で、浸炭深さ0.8〜1.0mm、表面硬度58〜62 HRCです。高腐食環境向けには440Cステンレスを使用し、50〜54 HRCに硬化後、不動態化処理（Ra 0.2）を施します。重断続切削向けには、粉末冶金HSS（ASP 2053）を64〜66 HRCに硬化し、TiAlNコーティングを施したものをご用意しています。すべての熱処理は真空炉で±3°Cの均熱公差で行われ、46mm長さ全体での歪みは0.005mm未満に抑えられます。
鋭利なスロットエッジは、5,000サイクル後に応力集中点で破損します。当社では、両方のスロットエッジに0.1mm ±0.02mmのRを付け、セラミックブラシによるCNCバリ取りで加工し、50倍の光学コンパレータで検証しています。これにより、動力工具ホルダーでの疲労寿命が50,000サイクル以上に向上します。スロット底面もRa 0.4に研磨されており、切りくずの付着を防ぎ、コレット解放に必要な力を15%低減します。
46型コレットはすべて、無作為抽出ではなく完全な寸法レポートが付属します。テーパースロットはCMM（Zeiss Contura、精度±0.001mm）で測定し、振れはMarpossゲージで2,000 RPMにて測定します。スロット幅は1.8mm +0.005/−0.000に設定されたピンゲージで確認します。ボディとスロット面の硬度試験は1個ごとに記録されます。また、スピンドルテーパーに傷をつける可能性のあるバリがないことを確認するため、100%エアブロー試験も実施します。レポートは出荷追跡番号とともにメールでお送りします。
コレットはVCI（気化性防錆剤）ペーパーで包み、ポリ袋に密封し、フォームライニング入りの段ボール箱に梱包します。海上輸送の場合は、乾燥剤パックと湿度インジケーターカードを同梱します。これにより、高湿度のコンテナ内でもテーパースロットの錆を最大6ヶ月間防止します。長期保管が必要な場合は、MIL-PRF-3150防錆剤の薄膜塗布も可能ですので、ご注文時にお申し付けください。
到着時にスロットを検査される場合は、0.5mmルビープローブを備えたCMMを使用し、スロット長に沿って3点スキャンを行ってください。テーパー角度は中心線から16° ±0.002°を示すはずです。スロット幅はコレットの前端から後端まで0.01mm以内で一定に保たれている必要があります。振れはテストマンドレルにコレットを取り付け、スロット面で指示を取って確認します — 最大TIRは0.003mmです。当社の図面（PDF）には正確なプローブ経路と基準点が含まれているため、お客様のラボで当社の検査を再現できます。
本コレットは標準的な46型自動旋盤スピンドル（例：Citizen L32、Star SR-32、Tsugami B0325）に適合しますが、まずドローチューブの引き込みストロークをご確認ください。テーパースロット形状は12mmの引き込みストローク向けに最適化されています。お客様の機械が10mmストロークの場合、クランプ力は8%低下しますが、ほとんどの軽切削加工では依然として安全です。レトロフィット機械の場合、スロット長を±1mm無償で変更できますが、テーパー角度は16°に維持する必要があります。スピンドル図面をお送りいただければ、48時間以内に適合性を確認いたします。
| パラメータ | 値 | 単位/公差 | | --- | --- | --- | | 材料オプション1 | 8620浸炭鋼 | 58–62 HRC | | 材料オプション2 | 440Cステンレス | 50–54 HRC | | 材料オプション3 | ASP 2053 HSS | 64–66 HRC | | テーパー角度（片側） | 16° | ±0.002° | | スロット幅 | 1.8 mm | ±0.01 mm | | スロットエッジR | 0.1 mm | ±0.02 mm | | 同心振れ | 0.003 mm | 最大TIR | | 表面仕上げ（スロット底面） | Ra 0.4 µm | — | | 表面仕上げ（ボディ） | Ra 0.8 µm | — | | 硬化深さ（8620） | 0.8–1.0 mm | 浸炭深さ | | リードタイム（試作品） | 10営業日 | — | | 最小ロット | 1個 | 最小ロットなし |最小ロットはありません — 試作テスト用に1個からご注文いただけます。200個以上のご注文では5%割引を提供しています。
はい、スロット幅は1.5mm〜2.5mm、テーパー角度は14°〜18°の範囲で調整可能ですが、振れ公差は≤0.003mmのまま維持されます。
50個ごとのロットでSPC（統計的工程管理）を実施し、さらにテーパースロットと振れについては100% CMM測定を行っています — 抜き取り検査は一切行いません。
試作品は10営業日、100個の量産は15営業日です。緊急注文は15%の追加料金で5日間に短縮できます。
46型コレットの図面またはサンプル部品をお送りください — テーパースロット形状、材料、熱処理を12時間以内に確認いたします。迅速な見積もりのためには、スピンドルモデルと予定回転数範囲を含めてください。また、工具シャンクに適した別のコレットシリーズがあるか確認するために、当社のCNC切削工具選定ガイドと、0.005mm公差をどのように維持しているかを理解するためのCNC加工公差ガイドをお読みになることをお勧めします。図面をsc@bquq.comまたはWhatsApp +86 13713157787までお送りください — 確定価格と納期でご返答いたします。精密製造、中国製、推測の余地は一切ありません。
