このチャックの役割とスピンドルにとって重要な理由 これは、高速旋削・研削スピンドル向けに設計されたCNC加工自動旋盤630型丸穴スプリングコレットチャックです。丸棒材や工具シャンクを、市場の標準的なコレットチャックよりも50%厳しい0.005mm以下の振れで確実に把持します。ワークを傷つけることなく再現性のあるクランプ力を発揮し、東莞工場から15日以内で出荷いたします。 630型丸穴設計
見積もりを取得する
-
日本語
- sc@bquq.com
このチャックの役割とスピンドルにとって重要な理由 これは、高速旋削・研削スピンドル向けに設計されたCNC加工自動旋盤630型丸穴スプリングコレットチャックです。丸棒材や工具シャンクを、市場の標準的なコレットチャックよりも50%厳しい0.005mm以下の振れで確実に把持します。ワークを傷つけることなく再現性のあるクランプ力を発揮し、東莞工場から15日以内で出荷いたします。 630型丸穴設計
これは、高速旋削・研削スピンドル向けに設計されたCNC加工自動旋盤630型丸穴スプリングコレットチャックです。丸棒材や工具シャンクを、市場の標準的なコレットチャックよりも50%厳しい0.005mm以下の振れで確実に把持します。ワークを傷つけることなく再現性のあるクランプ力を発揮し、東莞工場から15日以内で出荷いたします。

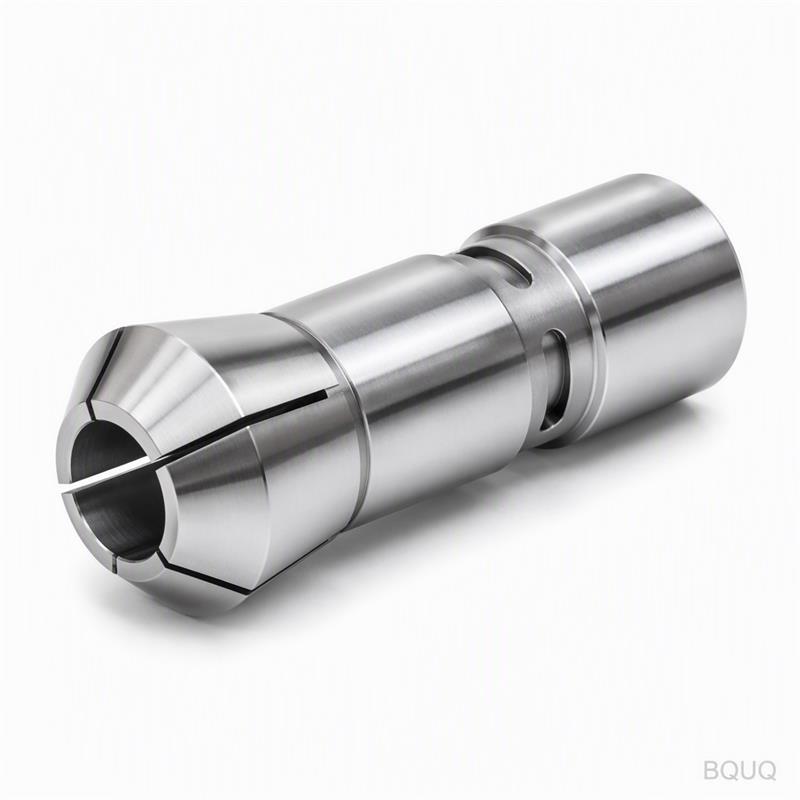

630型とは、自動旋盤630シリーズのスピンドルに適合するコレットシート形状を指します。丸穴は熱処理後に一度のパスで研削され、熱処理前には研削されません。これにより、スプリング焼戻しサイクル後も穴の同心度が0.003mm以内に維持されます。スプリングスロットはフライス加工ではなくワイヤーカットで製作されるため、フィンガーが均一にたわみ、弱点や8,000 RPMでの振動が発生しません。
20CrMnTi合金鋼を使用し、浸炭深さ0.8–1.0mmを施します。芯部は35–40 HRCの靭性を保ちながら、表面は58–60 HRCに達します。この組み合わせにより、繰り返しのクランプ・アンクランプサイクルでのコレットの割れを防止します。その後、ブランクを-80°Cで2時間深冷処理し、微細組織を安定化させます。この工程により、10,000サイクル後も穴の変形が生じません。
| パラメータ | 値 |
|---|---|
| 材料 | 20CrMnTi合金鋼（浸炭処理） |
| 表面硬度 | 58–60 HRC |
| 芯部硬度 | 35–40 HRC（靭性に優れ、耐割れ性） |
| 穴径範囲 | 3 mm – 30 mm（丸穴、カスタムサイズ対応） |
| 同心度（TIR） | ≤ 0.005 mm |
| 表面粗さ（Ra） | 穴部0.4 µm、外径部0.8 µm |
| 最大クランプ力 | 5 barエア圧時18 kN |
| 最大回転数 | 8,000 RPM（G2.5バランス） |
| 納期 | 標準サイズ15日、カスタム穴25日 |
| 最小注文数量 | なし — テスト用に1個から注文可能 |
すべてのチャックに完全な検査レポートを添付し、ロットサンプルではありません。TIRはTesaマイクロホーンインジケータで測定し、硬度はロックウェル試験機で確認、表面粗さはMitutoyo表面粗さ計で検証します。穴はエアゲージで長手方向のテーパーがないことを確認します。上記の表の値を外れた場合、その部品は再加工ではなく廃棄されます。
630型丸穴は、シチズン、スター、ツガミなど、ほとんどの日本製・ドイツ製自動旋盤のコレットシートに適合します。ドローチューブやアクチュエータを変更する必要はありません。外部ねじはJIS B6151規格に準拠して切削されているため、アダプタなしで既存のスピンドルノーズに取り付け可能です。他のスピンドルタイプの場合も、同じ価格でカスタムねじを加工いたします（納期に5日追加）。
試作部品が1個だけでも図面をお送りください。東莞での20年にわたる精密加工の経験を持つ当社エンジニアが、穴公差、スロット幅、ばね定数を12時間以内に確認いたします。バッチ生産前に試作品が必要であることを理解しているため、最小注文数量は設定しておりません。大量注文の場合は、お客様のクランプ頻度に合わせて熱処理サイクルを調整できます。
最小注文数量はありません — テスト用に1個から注文可能で、全数検査を適用いたします。
はい、3 mmから30 mmまでの任意の丸穴を加工可能で、カスタムサイズでも同じ0.005 mmのTIRを維持します。
各ロットをロックウェル硬度計でテストし、実際の測定値を注文品に同梱される検査証明書に記載いたします。
標準サイズは15日で出荷、カスタム穴やねじ形状は25日かかります。正確な日付は見積書で確認いたします。
図面をsc@bquq.comまたはWhatsApp +86 13713157787までお送りください。正式な価格、納期、および穴やスロット形状にリスクが見られる場合はDFMノートを返信いたします。適切な切削工具をお選びの際は、CNC切削工具選定ガイドをご参照ください。公差の維持方法について詳しくは、CNC加工公差ガイドをご覧ください。本製品は中国製で、20年の精密加工の実績に裏打ちされています — 最小注文数量なし、言い訳なし、穴を確実に保持するチャックです。
